[제품설명]
|
초 고정밀도 턴테이블 시스템 VRDS-NEO
메커니즘
|
신설계 듀랄루민제 턴테이블
 SACD나
DVD의 재생에서는 지금까지의 CD에 비해 최대 약 4.5배나 빠른 회전수를 갖습니다.
이 고속 회전에 대응하기 위해 턴테이블의 소재로 항공기등에 사용되는 경량의 듀랄루민을
채용함과 동시에 고정밀도로 가공하는 신기술을 개발하였습니다. 이것에 의해 디스크의
면흔들림을 억제하여 안정된 데이터 판독을 가능하게 하고 있습니다. 또, 턴테이블을
흑색으로 착색하여 여분의 레이저광이 흡수됩니다. (X-0977_goodsEditor_3, UX-977_goodsEditor_3의 턴테이블 소재는
마그네슘)
턴테이블과 스핀들부를 지지할 수 있는 SS400 재질의 중량급 브릿지부
브릿지는 중량급 977_goodsEditor_30mm 두께의 SS400 스틸을 채용하였습니다. (X-0977_goodsEditor_3,
UX-977_goodsEditor_3의 브릿지부의 두께는 20mm) 정밀도와 강성을 높인 턴테이블이나 스핀들일지라도
그것을 지지할 수 있는 브릿지 부분이 확실하지 않으면 결코 좋은 결과를 얻을 수
없습니다.
회전이 일정한
Coreless 방식 모터
한쌍의 정밀 볼 베어링을
스핀들 베어링으로 사용하여 강성과 정밀도가 비약적으로 향상
|
P-0의 사상을 발전시켰던
픽업 트랜스포트 Sled Servo
|
렌즈 이동중 레이저
광축의 기울어짐을 방지하는 픽업 채용
픽업 렌즈 이동을 최소화하고
응답성이 우수한 Speed Feedback-controlled Sled 트랜스포트
 픽업을
이동시키는 Sled 트랜스포트는 Teac 오리지널의 홀 소자(Hall element)
검출 형 3 상 브러시리스 모터를 사용하고, 고속 액세스용의 Sled 트랜스포트
메커니즘에 속도 귀환 제어를 행함으로써 응답성이 우수하고, 부드럽고 연속적인 이동이
가능한 Sled 트랜스포트가 완성되었습니다.
또한 픽업 판독 정밀도를 보다 향상시키기 위해 Sled Transport와 픽업을
포함한 픽업 베이스에는 두툼한 알루미늄 다이캐스트 베이스를 채용하고 있습니다.
(X-0977_goodsEditor_3, UX-977_goodsEditor_3의 베이스는 알루미늄 절삭 가공)
|
스핀들 모터계와 Sled
트랜스포트계의 진동을 분리
|
회전시 미세한 진동을 발생시키는 스핀들계와 섬세한
제어가 필요한 Sled 트랜스포트계를 고주파 진동으로부터 분리한 구조로서 우수한 판독
성능을 실현합니다.
|
고정밀도 메커니즘과 소프트웨어
서보에 의해 강력한 재생 능력을 실현
|
고정밀도 가공의 오리지널 메커니즘과
각 디스크에 대한 최적 서보 제어를 실행하는 소프트웨어에 의해 강력한 재생 능력을
실현하고 있습니다.
|
이상의 SACD/CD 재생을
목표로 한 고품위 2ch 오디오 출력
|
 X-03은
UX-977_goodsEditor_3과 동일한 오디오 설계를 채용하였습니다. D/A 컨버터의 전원부에는 전용의
트랜스포머를 채용하여 메커니즘 및 디지털 회로부에서의 노이즈 혼입을 배제, 음성 신호를
순수하게 유지합니다. DAC 칩에는 버브라운사제 24 비트 D/A 컨버터 PCM977_goodsEditor_3704를
채용하였으며 프론트 좌우 채널당 2개의 칩을 차동 구성으로 하여 리니어리티를 향상시키고
있습니다. 또,수정 발진기를 오디오 DAC 기판 내에 배치하여 불필요한 지터 발생을
억제하고, D/A 변환을 고정밀도로 실현하고 있습니다. 멀티채널 재생은 독자적으로
개발한 고음질 IEEE977_goodsEditor_3394(i.LINK)회로에 의해 양질의 디지털 전송을 실현,
i.LINK 입력이 있는 멀티채널 DAC와의 조합으로 SACD나 DVD 멀티 재생을
즐기실 수 있습니다．
○ i.LINK
국제 표준 규격 IEEE977_goodsEditor_3394별칭으로 소니(Sony)사가 제안하는 고속 디지털
인터페이스입니다.

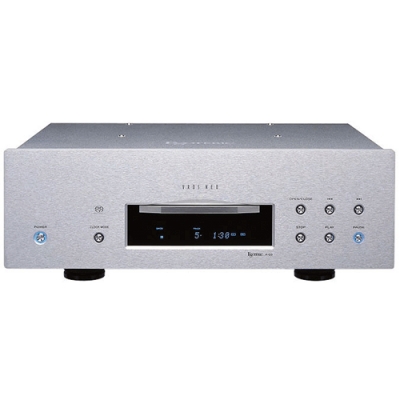

프론트 패널은 두꺼운 알루미늄재로
하고 Top Cover, 사이드 패널은 977_goodsEditor_3.6mm 두께의 강철 보닛을 채용하여 진동의
영향을 배제하고 있습니다. 디자인은 X-0977_goodsEditor_3, UX-977_goodsEditor_3의 심플함과 숏 스크래치 마감으로
아름다움을 돋보이게 한 프론트 패널을 답습하여 하이엔드 제품으로서의 품위를 갖추고
있습니다.

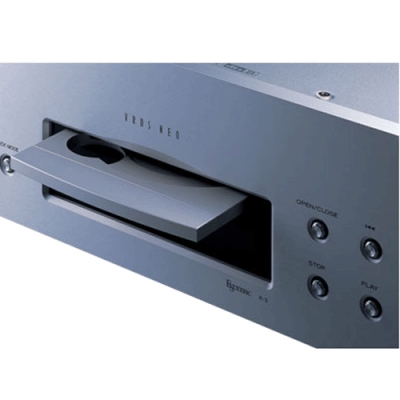

알루미늄 절삭 트레이
음질에도 영향을 주는 트레이부에는 알루미늄 절삭 부품을 채용하여 품위와 솔리드한 느낌을
연출하고, 개폐 동작에서도 정밀감이 높은 동작을 컴퓨터 제어로 행하고 있습니다.
초고정밀도 턴테이블 시스템
SACD/DVD 디스크의 재생시에는 고속 회전에 의해 상상 이상의 진동이 발생하며 이
진동으로 디스크가 흔들려서 데이터의 정확한 판독에 나쁜 영향을 줍니다.
VRDS 턴테이블은 기계적으로 디스크 흔들림을 수정하는 구조이기 때문에 고속 회전시의
악영향을 억제할 수 있습니다. 또 고속 회전은 스핀들의 축에 대해서도 보다 높은 강성을
요구합니다. VRDS 메커니즘의 심장부라고도 할 수 있는 턴테이블은 고정밀도, 고강성
부품으로 뒷받침되어 있습니다.
회전이
일정한 Coreless 방식 모터
고속 회전용으로 장 수명 3 상 Brushless 스핀들 모터를 새로 개발하였습니다.
네오디뮴(Neodymium) 마그넷에 의한 자기 회로는 여러 차례 자장 해석등의 검증을
통해 완성하였습니다. 자기 회로의 최적화로 모터의 회전 불균일을 억제함과 동시에, 모터
드라이브 전류의 변동을 적게 할 수 있어서 오디오 회로와 같은 다른 부분에 영향을 주지
않습니다.
신설계
마그네슘제 턴테이블
SACD나 DVD의 재생에서는 지금까지의 CD 재생 보다 최대 약 4.5배 정도의
회전수를 갖게됩니다. 이 고속 회전에 대응하기 위해 알루미늄 무게의 2/3인 마그네슘을
턴테이블 소재로 선택, 고정밀도 가공에 의해 제작하였습니다. 마그네슘은 가볍고 진동
흡수성이 우수한 소재이기 때문에 디스크 회전시, 디스크의 불필요한 진동을 경감하는
작용을 합니다.
스핀들
베어링은 정밀 볼베어링을 쌍으로 사용하여 강성과 정밀도가 비약적으로 향상
베어링부에 정밀한 볼베어링을 페어로 사용, 베어링 내륜에 예압을 걸어 하나를 사용할
때의 덜커덕거림이나 축 떨림을 대폭적으로 억제하고 있습니다. 이로써 베어링부의 강성과
회전 정밀도 및 위치 결정 정밀도가 비약적으로 상승됩니다. 이는 디스크와 픽업 간의
위치 관계 정밀도가 높아지는 것을 의미하며 트랜스포트 성능에 있어서 매우 중요한
요소입니다.
턴테이블과
스핀들 파트를 지지하는 SS400에 의한 중량급 브리지
SS400에 의한 브리지는 두께가 20mm나 되는 초중량급입니다. 정밀도와 강성을 높인
턴테이블이나 스핀들이라도 그것을 지지할 수 있는 브리지 부분이 확실하지 않다면 결코
좋은 결과를 얻을 수 없습니다. 이 점을 감안하여 브리지 부에는 충분한 강성을 갖는
소재를 채용했습니다. 또 중량급 브리지는 5 밀리 두께의 철제 바닥판에 직결되어 회전시
스핀들부에서 발생하는 진동을 그 중량으로 대폭 감쇠시킵니다.
P-0의 사상을 발전시켰던 픽업 트랜스포트
Sled Servo
픽업을 이동하는 Sled 트랜스포트를 서보 콘트롤하여 디스크의 피트를 항상 픽업의
중심부에서 파악함으로써, 렌즈의 움직임을 최소화하고 디스크로의 레이저 광축을 일정하게
유지하는 등 최상의 판독 동작을 실행합니다. 이와 같은 P-0로부터 계승한 사상을
SACD의 고속 회전시에도 최적으로 대응할 수 있도록 발전, 구현하기 위해 픽업 렌즈를
구동시키는 부품 구조나 픽업 본체를 매우 정확하게 움직이는 Sled 트랜스포트를 새롭게
개발하였습니다.
그 결과 디스크의 면 흔들림, 편심에 따른 악영향이 극소로 억제되었습니다. (＊면
흔들림, 편심의 규격은 하기 참조)
렌즈 이동중
레이저 광축이 기울어짐을 방지하는 픽업 구조
일반적인 픽업은 렌즈가 와이어(wire)로 매달려 있는 것 같은 구조를 갖고 있어서,
강성이 낮을 뿐만 아니라 렌즈가 이동함에 따라 레이저 광축이 수직 방향으로
기울어집니다. 이에 대해 VRDS-NEO에서 채용한 픽업은 Shaft-Sliding
이라는 구조로서 렌즈를 이동시킬 때에도 레이저 광축이 기울어지지 않을 뿐만 아니라 또한
렌즈를 지지하고 있는 부분도 강성이 높아졌습니다. 이 광축이 어긋나지 않는 픽업과 면
흔들림을 일으키지 않는 VRDS 턴테이블과의 조합이 이 메카니즘의 기본 성능을 결정짓는
큰 요인으로 되어 있습니다.
픽업 렌즈 이동을 최소화하고 응답 성능이 우수한
Speed feedback-controlled Sled 트랜스포트
픽업을 이동시키는 Sled 트랜스포트는 Teac 오리지널의 홀 소자(Hall
element) 검출 형 3 상 브러시리스 모터를 사용하고, 고속
액세스(access)용의 Sled 트랜스포트 메커니즘에 속도 귀환 제어를 행함으로써
응답성이 우수하고, 부드럽고 연속적인 이동이 가능한 Sled 트랜스포트가
완성되었습니다.
이것에 의해 항상 픽업의 중심에서 트랙이 파악되기 때문에 픽업내의 렌즈의 움직임이
최소화됩니다.
P-0의 사상을 발전시켰던 Sled 트랜스포트 제어와 Shaft-Sliding 픽업에
의해 디스크상의 데이터를 누락시키지 않고 고품위로 판독할 수 있습니다.
스핀들 모터계와 Sled
트랜스포트계의 진동을 분리
회전시
미세한 진동을 발생시키는 스핀들계와 섬세한 제어가 필요한 Sled 트랜스포트계를 고주파
진동으로부터 분리한 구조로서 우수한 판독 성능을 실현합니다.
고정밀도 메커니즘과 소프트웨어 서보에
의해 강력한 재생 능력을 실현
고정밀도
가공의 오리지널 메커니즘과 각 디스크에 대한 최적 서보 제어를 실행하는 소프트웨어에
의해 강력한 재생 능력을 실현하고 있습니다.
알루미늄 절삭 트레이
 음질에도
영향을 주는 트레이부는 알루미늄을 절삭 가공하여 품위와 솔리드한 느낌을 연출하고,
트레이 개폐도 마이크로컴퓨터 제어로 정밀도가 높게 동작합니다.
＊각종의
디스크 규격 (디스크 제작시의 면 흔들림, 편심의 허용 범위)
|
|
단위 |
CD
|
SACD
|
DVD
|
|
면 흔들림 양
|
mm
|
±0.5
|
SACD ±0.3 / CD
±0.5
|
±0.3
|
|
편심 량
|
μm
|
977_goodsEditor_340(p-p)
|
977_goodsEditor_300(p-p)
|
977_goodsEditor_300(p-p)
|
[제품사양]
SACD/CD Player
X-03
- 재생 가능 디스크 : SACD,
CD, CD-R, CD-RW

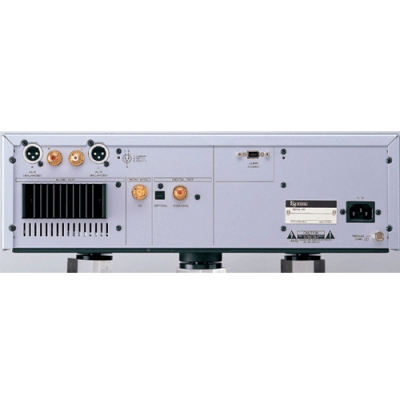

- 프런트 L/R : 출력 단자
- RCA 977_goodsEditor_3 계통, XLR 977_goodsEditor_3 계통
음성 출력 레벨 - 220 mVrms (977_goodsEditor_3kHz, -20dB)
다이내믹 레인지 - 977_goodsEditor_308dB
전고조파 왜곡률 - 0.00977_goodsEditor_3%
주파수 특성 - 5Hz∼58kHz (-3dB)SACD
멀티 채널 출력 : IEEE977_goodsEditor_3394 (I.LINK) × 977_goodsEditor_3
- 디지털 출력 : 디지털 출력
광 × 977_goodsEditor_3
동축 디지털 출력 RCA × 977_goodsEditor_3
워드 싱크 입력 : BNC × 977_goodsEditor_3
- 소비 전력 : 35W
- 크기 : W442 × H977_goodsEditor_353
× D353(mm) (돌기부 포함)
- 중량 : 23.5kg
|
