| 뉴-프리미엄 디자인
(New Premium Design)

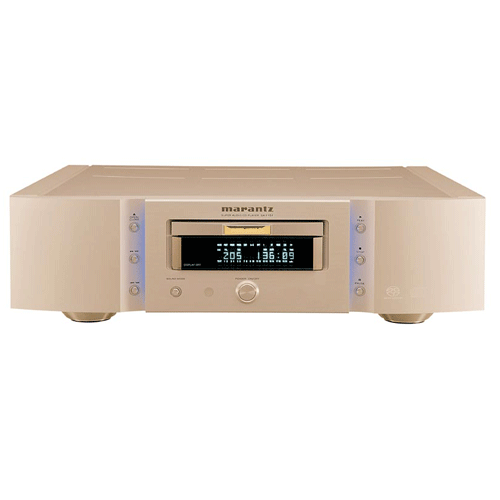

SA-11S1에 채용된 외관은
마란츠의 새로운 디자인 사상을 철저히 담아낸 결과 입니다. '빛에 의한 표현'이라는 모티부에 의해 디자인된 마란츠의 뉴프리미엄
디자인 제품은 어느 각도에서도 환상적인 품격을 보여 줍니다.
품격 높은 마란츠의 외적 이미지는 단순한 멋이 것이 아닌, 품격 그 자체를 말합니다. 세부분으로 나뉘어진 통알루미늄 절삭 전면
패널, 각종 동작상태를 단순하면서도 유기적으로 알리는 콘트롤 표시창, 음질에 영향이 전혀 배제한 고휘도 블루 LED 일루미네이션,
전면부와 측면부에 나사 없는 깨끗한 외관 등 음질과 멋 모두를 창조하는 마란츠의 철학은 디자인에서도 그대로 살아 있습니다.
오디오 회로
PEC 회로
일반적인 CD 재생시 노이즈를 막기 위해 아날로그 필터를 삽입하지 않으면 안됩니다. 그러나
이 필터에 의해 발생하는 순간적인 위상지연조차 하이엔드 오디오에서는 무시할 수 없는 것입니다.
이에 본 제품에는 고성능 24bitDSP에 마란츠 자체 개발한 PEC(Phase Error Compensation)회로를
탑재했습니다. 이 회로에 의해 기존 CD에서는 있을 수 밖에 없는 위상지연을 배제한 플랫한 특성을 가진 재생을 실현하였습니다.
또한 이 DSP에 내장된 8배오버샘플링 기능과 1차 분할을 이용하여 SACD에 내장된 정보를 보다 정확히 또한
자연스럽게 재생합니다.
고품질 DAC
본 제품에는 SuperAudioCD에 최적화한 'NPC'의 최신 고품질 DAC 'SM5866AS'를
2개 탑재했습니다.
이 DAC는 일반적인 CD를 위한 PCM 입력에 있어 내부적으로 12배 오버샘플링을 행하고, 입력시 8배에 샘플링을 행하여,
모두 96배의 신호를 3차 노이즈 쉐이퍼에 의해 23레벨의 신호로 변환합니다. 이러한 동작은 오디오 신호를 더욱 고정밀 하게
콘트롤 하므로써 가청 대역으로부터 고주파 대역까지의 잔류 양자화 잡음을 대폭적으로 줄이게 됩니다.
DSD 신호 입력시는 내부 디지털 필터를 거치지 않는 다이랙트 모드와 FIR형 디지털 필터를 통과시키고 DSD의 양자화 노이즈를
디지털 영역에서 감쇄시킨 후 23∼40 레벨 DAC로 출력한 3계통의 모드를 가지고 사용자가 직접 선택할 수 있어, 더욱 사용자
친화적인 환경을 제공합니다.
| SACD/CD
SA-11S1는 SACD/CD 플레이어로는 최초로 디지털 필터를 사용자의 취향에 따라 고를 수 있게
설계되었습니다. 이 디지털 필터는 디지털 처리단계에서 초고속으로 동작하여 동작에 의한 딜레이나 음질열화 없이
SACD와 CD 각각 3가지 모드의 디지털 필터를 구현하고 있습니다. 특히 CD 재생에는 여러 하이엔드
메이커 브랜드 제품에서도 불가능한 는 노이즈 쉐이버와 DC필터, 디지털 출력의 ON/OFF도 선택 가능하여
선택의 폭을 더욱 넓혔습니다.
일반 CD 재생시
Filter1 : 오리지널 재생과 똑같은 롤-오프 특성을 갖는 필터입니다．마치 아날로그
레코드 재생시와 같은 진하고 매끄러우며 깊은 음장을 만들어 냅니다.
Filter2 : 특별하게 고안된 롤-오프 특성을 갖는 필터 입니다. 초저역으로부터 중역까지의 대역을 보다
리얼하게 재현합니다．
Filter3 : 표준적인 샤프롤 오프 특성을 갖는 필터입니다. CD-94~95, 95 SE등에서 채용된
4배 동작의 디지털 필터 SAA7220PB 계수를 2배로하여, 8배 동작으로 재생하며, 신축성이 있는 소리가
특징인 필터입니다.
노이즈 쉐이버(Noise Shaper)와 DC 필터(Filter) :
일반CD재생에서 위의 3가지 필터 외에도 별도 3가지 기능의 ON/OFF 선택이 가능합니다. 노이즈
쉐이버는 일반적으로 노이즈를 제거하는 기능이지만 OFF에 한 쪽의 재생이 더욱 자연스럽습니다. 대게의 중저가
제품의 경우 이 기능의 항상 ON으로 처리되어 고객들의 기대에 부응하지 못했습니다. DC 필터는 1.7Hz
이하의 소리를 잘라냅니다. 당사에서는 이 필터를 OFF을 추천드리고 있습니다. 이럴 경우 보다 자연스러운
음장감을 얻으실 수 있을 것입니다.
SuperAudioCD 재생시
Filter1 : DSD 데이터에 필터링을 하지 않는 다이렉트 모드 입니다．오리지널 소스를 충실하게
재현합니다．
Filter2 : DSD 데이터의 100kHz를 초과한 부분을 필터링 하고 감쇠시킵니다. 본 필터 동작에
있어 DAC 내부 처리는 대칭적이지 않으며, DAC의 분해 성능을 우선으로 멀티 레벨를 최대 40멀티
레벨으로 동작시킵니다.
Filter3 : DSD 데이터의 100kHz를 초과한 부분을 필터링 하고 감쇠시킵니다. 본 필터 동작에
있어 DAC 내부 처리는 23멀티 레벨의 완전 대칭으로 처리됩니다．후단의 I/V 변환 회로와 조합시켰을
때，가장 특성이 좋아지는 필터입니다．
|
트리플 HDAM(R)（Triple-HDAM)(R)
완전 디스크리트 구성
I/V 변환 회로
일반적으로 플레이어에서 I/V(전류/전압) 변환은 통상 오디오 DAC에 내장된 OP 앰프를 사용합니다. 그러나 SA-11S1는
이 OP앰프의 한계를 인식하고 보다 뛰어난 수준의 I/V변환회로를 구성하기 위해 당사 개발의 HDAM(R)로 구성한 변환 회로를
탑재 하였습니다. 이 회로는 완전한 디스크리트로 구성되어 있으며, AC의 전류출력과 HDAM(R)를 직접 연결하고 세밀한 신호
로스에도 대응할 수 있습니다. 이에 Super Audio CD에 기록되고 있는 대용량의 정보를 신호대 잡음비가 뛰어나며 전송
딜레이가 거의 없는 하이스피드로 재현 합니다.
전류 귀환형 HDAM(R) 오디오 출력
SA-11S1은 언밸런스 출력과 밸런스 출력의 2계통 출력에 대응하고 으며, 양쪽에 같은 등급의 출력회로를 채용했습니다. I/V
변환후의 LPF 회로(Low Pass Filter)는 디스크리트 구성의 HDAM(R)회로를 실현하였고, 더욱 고급화된 출력회로에는
전류 귀환형 HDAM(R) 회로로 구성하여 저임피던스, 저노이즈화를 실현했습니다. 그 뿐 아니라 Super Audio CD와 같은
광대역 하이스피드 재생이 필요하게 되는 디스크에도 여유롭게 대응합니다.
고음질을 위한 철저한 배려
풀-밸런스(Full-balance)형 아날로그 출력 장비
노이즈에 강한 XLR 연결에 완벽하게 대응하기 위하여 본 제품은 풀-밸런스 아날로그 출력 회로로 설계되었습니다. 또한 오디오
출력을 위하여 아날로그 전류 귀환형 HDAM 회로에서 구성하고 언밸런스 출력과 동일한 출력 임피던스나 성능을 확보했습니다．
고음질 부품 사용(parts)
음질에 크게 영향을 주는 전원부의 부품은 수천회의 반복청취와 튜닝을 통해 설계하였습니다.
이것은 마란츠의 오랜 노하우와 장인정신을 통해서 가능한 것으로 당사의 최고의 제품이 갖을 수 있는 자신감을 보여줍니다. 또한 전원
트랜스는 OFC 코일을 이용하여 대형의 슈퍼-링트로이달 트랜스포머를 채용하였습니다. 이 트랜스는 진동이 음질에 영향을 주는 것을
막기 위하여 상당한 비중의 가지는 절연체로 케이스 내부를 충전하고 있습니다. 그 밖에 오디오 전원부의 정류 회로에는 쇼트 키
배리어다이오드와 고급 콘덴서를 채용하는 등 음질에 영향을 끼치는 요소에 아낌 없는 노력을 담았습니다.
음질을 최우선한 디지털 출력
CD의 디지털 전송에 있어서는 지터가 중요한 화두가 됩니다. SA-11S1은 마스터 클럭에 의한 데이터의 크리스탈 리클럭(Re-clock)을
행하여 고정밀의 디지털 출력을 실현하고 있습니다. 또 SACD 재생에 있어 통상 디지털 출력은 데이타가 없는 캐리어만을 출력하고
있습니다만, SA-11S1은 이 경우 자동적으로 디지털 출력을 정지하고, SACD 재생시에 불필요하게 오디오 신호의 영향을 줄 수
있는 원인을 근본적으로 피할 수 있도록 설계되어 있습니다. 더욱 아날로그 접속시의 퍼포먼스를 최대한으로 살리기 위해 불필요할 경우
CD 재생중에도 디지털 출력을 OFF 할 수 있습니다．
메카니즘(Mechanism)
고성능
외부 클럭(Clock)
크리스탈의 ±5ppm 고정밀의 클럭 제네레이터를 DAC의 근처에 배치하고 DAC에 최적인 클럭을 고정밀로 공급하고 있습니다.
또, 지터프리뿐 아니라 파형이나 듀티(duty) 등의 개선에도 주목하였습니다.
고성능 메카 모듈
공간 재현성의 향상에 중점을 두었던 당사 개발의 최신 메카 모듈를 탑재했습니다. 또 메카 윗면에 별도
안정장치(stabilizer)를 장착하여 진동에 대한 강성을 더욱 보강하였습니다.
|
