오늘날 대중들이 즐기는 음악과 영화는 대부분 코드의 장비를 통해서
녹음되었다. 세계에서 가장 까다로운 선정기준을 가지고 소리에 대한 엄격한 심사를 거치는 최고의 프로 스튜디오들인
EMI의 에비로드, 에어 스튜디오, Sony 스튜디오, 데카 스튜디오, 그리고
뉴욕의 쿼드 스튜디오에 전속 계약되어 세계적인 명장들의 연주가 코드의 장비로 녹음되고 있다. |
뿐만 아니라 런던의 로얄 오페라 하우스와 같은 세계최고의 공연장 및 죠지
루카스의 스카이 워커 스튜디오에 까지 코드가 선택 되어 그 정교한 음질과 성능 그리고 제품 안정도의 진가를 과시하고 있다.
EMI의 모든 유명한 명곡 연주 녹음을 비롯해서 스타워즈, 타이타닉과 같은 잘 알려진 거의 모든 영화의 탁월한 효과음까지 모두
코드의 장비로 모니터링되고 녹음한 것이다.
코드사는 1989년존 프랭크스에 의해 설립되었다. 존 프랭크스는 고주파 전원장치(high
frequency power supply)에 있어 세계에서 최고의 회사인
Astec의 이사직을 역임했으며, Raytheon과 AT&T에서
고주파 전원장치 설계에 핵심적인 역할을 수행했다. 메드웨이 강변을 끼고 운치 좋은 곳에 위치한 펌프하우스라고 불리는 코드의
공장에서는 하이엔드 오디오 업계에서는 극히 드믈게 군용 장비를 개발할 때나 쓰이는 실리콘 그래픽스사의 컴퓨터 시스템을 사용하여
제품을 개발하고 있다.
독보적인 제품설계능력과 끊임없는 혁신 그리고 완벽한 제품 어셈블리 과정은
세계 최고의 각종 테스트 장비와 시청 시설과 더불어 오늘날 코드가
세계수준의 오디오 제품을 완성하는데 충분한 역할을 담당했다. 최고경지에 오른 제품 디자인, 다양한 제품 설계 경험, 정교한
장인적 제조과정으로 이제 코드는 그 기술적 우월함과 안전성은 말할 것도 없이 가장 빼어난 사운드 퀄리티로 그 명성을 떨치고
있다.
 |
아무리 좋은 파워앰프도 훌륭한 컨트롤부가 없으면 무용지물이다. 세계 정상급의
엔지니어들이 선택해 쓰고 있는 코드의 프리앰프 들은 코드 파워앰프가 그 진가를 발휘하는데 최상의 파트너로서 우아하고 자연스러운
음악적 질감을 선사한다.
앰프설계
세계 유수의 스튜디오에서 널리
사용되고 있는 코드사의 앰프는 현재 5세대에
접어든 전원부와 항공 산업에서 사용되던 신소재의 채용 등 다양한 장점을 무기로 하고 있다.
이를 바탕으로 가정용 하이엔드 오디오 뿐 아니라 세계 최정상의
프로 스튜디오에서도 동시에 가장 널리 쓰이며 업계에서 독보적인 위치를 고수하고 있다.
이제 코드사만의 독특한 앰프 설계 방식과 기술력을 이해 할
소중한 공간이 오디오 카페에 마련되었다.
코드 고주파수 파워
서플라이(전원부)
코드사의 전원부는 자급식 셀프 모니터링 모듈이며 코드사의 모든 앰프에
공통적으로 탑재되어 있고 동사의 제품들의 우수성에 기본적 요소라 할 수 있다.
정교한 메인 인풋 필터는 전원부를 불안정한 메인 인풋으로부터
보호할 뿐만 아니라 앰프로부터 완전 방자 처리되게 한다.
따라서 코드사의 앰프는 세계에서 까다롭기로 정평난
European Electro의
마그네틱 에미션(magnetic
emission) 기준을 가뿐하게 넘었다.
고주파수 전원부에서는
유입되는 메인 입력이 필터링되고 정류되어 매우 높은 전압의
DC
서플라이가 발생된다.
이는 오디오 회로를 구동하기에는 너무 높은 약
300-350V DC이지만
여전히 메인 입력단을 통해 전달된다.
이를 통해 얻어진 직류 전류(DC)는
고전압의 콘덴서 뱅크에 축전된다.
80kHz에서 구동되는
MOSFET (산화막
반도체 전계 효과 트랜지스터)를
이용하여 DC가
잘게 쪼개지고 그 결과로 얻어진 파형은 세라믹 심의 고주파수 트랜스포머를 통과한다.
이 세라믹 심 고주파수 트랜스포머는
80kHz
주파수대에서의 표피 효과와 관련된 구리 손실을 피하기 위해 여러 가닥의 리츠 와이어로 감아져 있다.
구동 주파수가 증가하게 되면 트랜스포머의 사이즈는 줄어들게
된다.
따라서
80,000Hz에
구동하는 트랜스포머는 50
혹은
60Hz의
주파수에서 구동하는 트랜스포머보다 사이즈가 훨씬 작다.
트랜스포머로부터의 출력은 한 번 더 정류되어 가히 혁신적이라
할 만한 ƒ다이내믹
커플링„
시스템을 지나 대형 고전압 콘덴서 뱅크에 최종적으로 축전된다.
트랜스포머의 아웃풋에서는
매우 빠른 정류기,
소형 코일,
소형 콘덴서는 고주파수 파형을 필터링하고
DC로
변환하여 전자 회로가 사용할 수 있도록 한다.
변환의 타이밍을 컨트롤함으로써 출력 전압은 비효율적인 전압
조정기의 필요 없이 필요에 따라 일정하거나 혹은 다양하게 유지될 수 있다.
이런 과정은 인간의 가청 범위를 넘어서 일어난다.
'다이내믹
커플링'은
포지티브 레일과 네거티브 레일이 강력한 자력에 의해 단단히 연결되어 있는 독특한 시스템이다.
따라서 한 쪽 레일에서 에너지 요구량이 높게 되면 그 에너지는
양쪽 레일로부터 동일하게 잡아 당겨진다.
따라서 두 레일은 중간 지점에서 항시 완벽한 균형을 이룰
것이다.
전원부는 매우 탄력적으로
설계되었기 때문에 앰프에 큰 무리를 가하지 않고 엄청난 양의 전력을 흡수할 수 있다.
이러한 풍부한 전력은 앰프의 성능과 직결되어 무리 없이 빼어난
사운드의 재생을 가능하게 한다.
앰프는 클래스
AB
타입으로서 노멀한 상태에서는 클래스
A로 대출력에서 클래스
B로
구동된다.
아웃풋 스테이지는 코드사를 위해 특별히 제작된 실리콘
MOSFET
디바이스의 금속 소재를 기반으로 해서 만들어졌다.
메인 트랜스포머,
정류기,
콘덴서는 매우 간단하다.
하지만 좋은 스위칭
디바이스를 설계한다는 것은 간단한 성질의 일이 아니다.
코드 제품에 채용되어 있는
PSU는
매우 복잡하면서도 동사의 앰프에 매우 견고한 엔진으로서의 역할을 충실히 수행한다.
현재 수천 종의 코드 파워 앰프가 있고 그 중 다수가 세계
유수의 스튜디오에서 사용되고 있다.
앰프가 멈춘다는 것은 스튜디오의 작업이 중단되는 것을 의미한다.
애비 로드 같은 곳의 하루 스튜디오 대여료가 수천 파운드가
소요되기 때문에 극상의 견고성과 세계 정상급의 음악성을 갖춘 앰프만이 스튜디오의 앰프로서 자격이 있다.
그런 점에서 코드 사의 앰프는 실력을 톡톡히 인정받고 있는
셈이다.
코드사의
PSU와
함께라면 전기적 노이즈는 전혀 문제가 되지 않는다.
객관적 테스트와 주관적 테스트를 통해
코드사의 경쟁 업체 제품들에서 일반적인 심각한 왜곡에 의해 발생하는 금속성의
거슬리는 소리는 코드사의 제품에서는 무시해도 좋을 수준이다.
10년 간 연구와 개발에 쏟아 부은 노력은
CE
에미션,
하모닉스,
면역성 테스트를 손쉽게 통과함으로써 결실을 맺었다.
코드사의 이룬 성취에 대한
단면을 보자면 최근 개발된 PSU의
경우 페라이트 소재로 한 트랜스포머로부터
4000W의
전력을 전달할 수 있다.
일반적인 설계의 제품에서 이와 같은 전력을 얻기 위해서는 소형 자동차의
바퀴 사이즈의 철제 트랜스포머를 갖추어야 할 것이다.
이제
5세대
전원부의 시기에 있는 있는 코드사는 타업체에서 동사의 선진 기술을 차용하고 동사의 고주파수 전원부를 채용하는 것이 최상의 하이파이
사운드의 재현에 최적의 솔루션이라는 인정을 하고 있다는 사실에 대해 무한한 자부심을 가지고 느낀다.
현재 코드사는
3개의
PSU
제품(600W, 2000W,
4000W)를 갖추고 있다.
오디오 회로
기본적으로 두 가지 타입의
파워 디바이스가 있다.
먼저 가장 흔하게 볼 수 있는 트랜지스터가 있고 제조업체에 있어 막중한
경제적 부담감을 안겨 주는
MOSFET이
있다.
최초의 하이 볼륨,
하이 파워,
바이폴라 트랜지스터인
2N3055는
원래 원자 폭탄에서 트리거링 디바이스로 개발되었다.
물론 모든 바이폴라 트랜지스터가 그렇듯이 스위치의 역할도 했다.
이 장치들은
On에서
Off로
전환될 때의 성능이 뛰어나지 않다.
안타깝게도 바이폴라의 경우 이러한 약점이 오디오 앰프에 그대로
적용된다는 점이다.
코드의 출력 스테이지는 기존에 항공 산업에서 활발하게 활동하던 영국의 반도체
제조 업체에 의해 코드사를 위해 특별히 개발된 실리콘
MOSFET
디바이스에 사용된 금속 소재를 사용하여 설계되었다.
코드사는
200V/300W의
디바이스를 생산해 줄 것을 주문했고 이는 동일한
TO3스타일로
평행하게 실리콘 칩을 배열하는 신기술을 통해 실현되었다.
이 기술은 디바이스들의 완벽한 온도 정합의 이점을 가져 출력
스테이지에서 온도 밸런싱 리지스터의 사용이 필요없게 된다.
그 결과 앰프의 효율과 전반적인 안정성이 대폭 개선된다.
동사의
MOSFET 설계는 오랜
시간에 걸쳐 보강되어져 왔으며 현재
5세대의 단계에 있다.
따라서 코드사의 가장 소형 앰프도 동사의 맞춤형 실리콘을
사용함으로써 큰 혜택을 누릴 수 있게 되었다.
출력 보호 회로
코드사의 출력 보호 시스템은 전원부의 레일 사이에서 생성되는 자력에 반응하여
작동이 된다.
전원부의 두 레일 사이에는 미세한 자력의 밀도 차이가 있다.
따라서 앰프는 이 차이를 이용해서 전력이 전달되어야 할 것인지
아닌지를 결정한다.
만일 유입되는 음향 신호가 적절한 것이라면 이에 대해 전력을 공급할 것이고
만일 스피커에 손상을 가할 것이라 판단되면 전력 공급을 멈추고 스피커를 보호하기 위해 스탠바이 모드로 전환되는 것이다.
코드사 앰프의 온도 관리는 탁월한 설계를 통한 원활한 통풍에 기반하고 있다.
코드사의 관계자들은 전기 장치인 팬은 가정 환경에는 적합하지
않다고 생각하고 가정용 제품에서는 과감하게 팬을 제거하여 전술하였듯이 탁월한 설계 방식을 통해 냉각 문제를 해결하고 있다.
동사의 대형 듀얼
120mm
초저 노이즈 팬이 매우 소음이 낮지만 코드사는 가정에서 사용될 제품에서
팬을 장착하겠다는 시도는 고려하지 않고 있다.

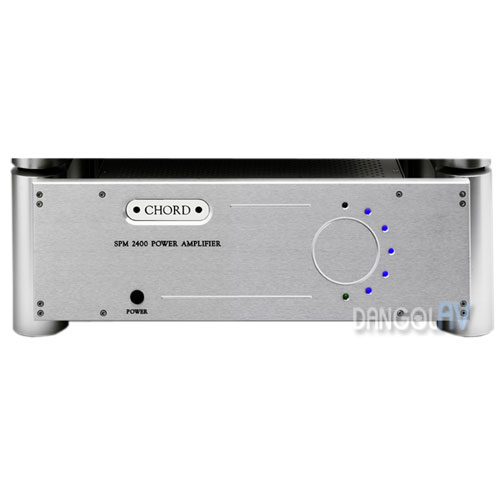

제품사양
- 출력 :5 x 200 W RMS(8옴)
- 아웃풋 커넥션 : 5pair x 금도금 WBT 아웃풋 커넥터
- 인풋 커넥션 :5 x XLR 밸런스드 입력단 5 x RCA-포노 싱글
엔디드 입력단
- 제품 사이즈 (mm) : 420(w) x 135(h) x 320(d)
- 무게 : 20 Kg
|
