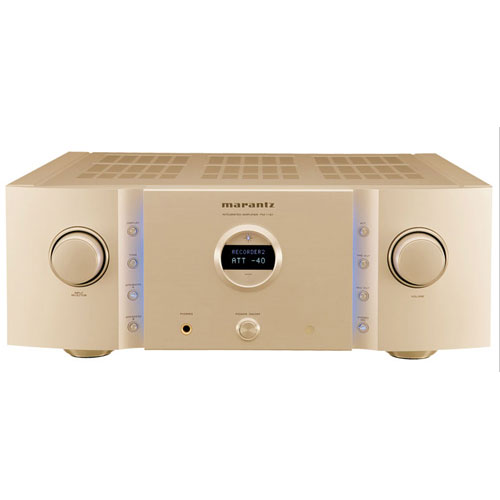

마란츠 프리미엄 인티앰프 PM-11S2
마란츠의 플래그쉽 모델로서 등장한 분리형 앰프 SC-7S1/MA-9S1의 뛰어난 채널 분리력과 순간 전류 공급 능력은 세계 각지에서 호평을 받게 되었습니다. 그로부터 기본이 되는 음장 공간 재현 능력은 B&W의 Signature800로 대표되는 현대적인 스피커까지도 확실히 컨트롤 할 수 있는 우수한 성능을 우리에게 입증시켜 주었습니다. 또한, 마란츠의 기술자들은 「분리형 앰프의 컨셉을 계승한 인티그레티드 앰프의 개발」이라고 하는 새로운 과제에 착수하여, 실로 2년 이상의 기간을 투자해＜PM－11S2>를 탄생시켰습니다.
분리형 앰프에서도 채용한 초크 인풋 전원, 리니어 컨트롤 볼륨, 2 앰프 구성의 파워업등을 포함시켜 분리형 앰프에 육박 하는 채널 분리력과 순간 전류 공급 능력을 실현했습니다.「진정한 의미로 Super Audio에 대응」하는 인티그레이티드앰프의 등장입니다. 마란츠의 새로운 얼굴이라고도 말할 수 있는 “뉴 프리미엄 디자인”, 이 새로운 마란츠의 제품으로 표현되어지는 음악은 한층 더 감동을 느끼게 할 것입니다.
Marantz PM-11S2 인티앰프 개발 컨셉
같은 스펙을 가지는 두가지 앰프를 비교해도 소리가 다른 것은 이전부터 알려져 있습니다.
마란즈는 그 원인을 「초고역까지의 체네르세파레이션」과「순간 전류 공급 능력」의 차이이다고 생각했습니다.
동시에 그것들은 마란즈가 「진정한 의미로Super Audio에 대응」하기 위해 무엇이 부족했던가와 추구한 결과와도 일치했습니다.
이 2가지 능력의 개선이 컨셉으로서 개발했던 것이 SC-7S1와 MA-9S1입니다.
지금까지 없는 자연스러운 음장 공간을 재현해 그것들을 증명해 줄것 입니다.
초고역까지의 체네르세파레이션의 향상
뛰어난 공간 재현 능력은 체네르세파레이션이 높지 않으면 실현될 수 없습니다.
그러나 체네르세파레이션은 단지 좌우 채널간에만 기인하는 것이 아니고 , 다른 앰프 스테이지간에도 기인합니다.
PM-11S1그럼 리니어 컨트롤 볼륨이나HDAM(r)SA2에 의한 신호 라인의 저impedance화 및 내부 레이아웃 재검토에 의해 고역 주파수에서의 체네르세파레이션을 당사비로10d B이상 개선했습니다.
순간 전류 공급 능력의 향상
강력한 자기회로를 가진 최신의 스피커에 대해서는 특히 이 능력이 음질을 크게 좌우합니다.
PM-11S1그럼 전원부/파워 블록부가 철저한 저impedance화 , 기판박후70미크론 , 고전류 부분에OFC극태 배선재를 사용 , 고속 파워 트랜지스터 및 쇼트 키 바리어 다이오드의 채용 , 신호 경로를 최단으로 한 내부 레이아웃등의 재검토에 의해 , 순간 전류 공급 능력을 당사비로2배 이상 개선했습니다.
뉴·프리미엄·디자인
PM-11S1의 지금까지의 마란즈의 디자인을 한층 더 진화시킨 프리미엄 디자인을 채용했습니다.
이 새로운 디자인은 형태나 배치인 만큼 얽매이지 않는 「빛에 의한 표현」을 기본 컨셉으로 해, 최고급 알루미늄3부분 구조의 프런트 패널 및 내부를 확실히 지탱하는 알루미늄 사이드 패널로 구성되어 있습니다.
HDAM(R) SA2
SC-7S1/MA-9S1에 탑재했다 HDAM(R)SA를 더욱 진화시키고 새롭게 HDAM(R)SA2를 개발했습니다.
HDAM(R)SA2는 전류 귀환 앰프의 전압/전류 변환을 실시하는 키 모듈로 , 고속 버퍼 앰프라고 해도 최적입니다.
그리고 , 고체네르세파레이션을 목표로 해 회로 면적을 작게 하는 필요성으로부터 컴팩트한 모듈로 했습니다.
PM-11S1에는 다수의 HDAM(R)SA2을 구사해 구성된 전류 귀환형의 포노안프 , 밸런스 버퍼 앰프 , 라인 버퍼 앰프 , 볼륨 앰프 , 볼티지 앰프 , 파워 버퍼 앰프를 탑재하고 있습니다.
HDAM(R)SA2채용 버퍼 앰프
PM-11S1는SC-7S1의 설계 컨셉을 답습해 모든 입력 단자에 전용의 입력 앰프를 탑재하고 있습니다. 밸런스 입력에는 HDAM(R)SA2을 구사한 전류 귀환 방식의 밸런스 버퍼 앰프를 탑재해 , 고급의 밸런스 출력을 가지는 기기에 대응합니다.
그리고 , 모든 라인 입력 단자에 전용의 것 HDAM(R)SA2을 사용한 라인 버퍼를 탑재해 , 각 입력 소스간의 간섭을 방지합니다.
고성능 리니어 컨트롤 볼륨
높은 체네르세파레이션의 앰프를 실현할까인가로 가장 중요한 것은 볼륨이라고 해 좋을 것입니다.
지금까지 오랜 세월 사용해 온 가변 저항식 볼륨에서는 더 이상의 세파레이션 성능을 실현하는 것은 물리적으로 한계이라고 마란트는 판단했습니다.
PM-11S1도SC-7S1로 개발한 고성능 리니어 컨트롤 볼륨을 채용해 고체네르세파레이션을 실현했습니다.
이 볼륨은0~-100dB사이를±0.5d B의 정밀도로 리니어인 조정이 가능합니다.
전류 귀환형 포노앰프 탑재
MC/MM형 카트리지 대응의 포노이큐레이즈는 , 마란즈로서 처음으로 전류 귀환형 회로를 탑재했습니다.
2채널 앰프 구성
파워업은MA-9S1의 설계 컨셉을 답습해 , 볼티지 앰프(전압 증폭 회로)11dB/파워 버퍼 앰프(전력 증폭 회로)12.5dB의2앰프 구성으로 했습니다.
이것에 의해 강력한 자기회로를 가진 스피커로부터의 역기 전력이 전압 증폭단에 피드백되는 것을 막아 , 선도가 높게 전망의 좋은 음장 공간 재현이 가능하게 되었습니다.
초크 인풋 전원
정류회로로 발생하는 고조파 노이즈나 외부로부터의 고주파 노이즈를 철저하게 배제하기 위해(때문에) , 초크 코일을 링 코어내에 세팅 한 마란트오리지날의 하이브리드(hybrid) 트랜스에 파워업용 전원 같은 수준의 대용량 필터 콘덴서(15000Μf×2)를 사용한 초크 인풋형 전원 회로를 탑재했습니다. 초크 인풋형 전원 회로는 미소 신호를 취급하는 입력 앰프부와 전치 증폭기부에 깨끗한 전원을 공급하고 있습니다.
저impedance 전원
초크 코일 내장 쉴드(shield) 케이스 첨부 대형 슈퍼 링 토로이달 트랜스 , 저박 배율·저인피단스케미콘(18000μF×2), 쇼트 키 바리어 다이오드를 채용해 , 약50A의 순간 전류 공급 능력을 가지는 파워 버퍼를 지지합니다.
F.C.B.S.(플로팅·컨트롤·버스·시스템)
SC-7S1에 탑재된 F.C.B.S.는 PM-11S1에 마란즈의 인티앰프에는 처음으로 탑재되었습니다.
최대4대(8채널)까지의PM-11S1를 고속 쌍방향 통신에 의해 싱크로 컨트롤 해 , 콘프리트바이안프로부터 멀티 채널까지 플렉시블하게 대응할 수 있습니다. |
