| [제품설명]
 |
|
|
스피커
시스템 안에서 가장 중요한 부품이 드라이브 유닛이나 변환기이다. 여기가 증폭기로부터 온 전기에너지가 소리로
변환되는 곳이다.
Q 시리즈의 모든 변환기들은 AAD에서 직접 기초에서부터 디자인되고 제조되었다. 각 드라이브 유닛은 Q
시리즈만을 위해 만들어졌고 이는 동급의 다른 경쟁 대형스피커들보다 높은 충실도(fidelity)를 성취하기
위한 뼈를 깍는 노력을 통해 이루어졌다. Q 드라이버 요소들은 다음 기준들에 근거한다:
1. 작동중인 대역너비(bandwidth)에서의 일률적인 진동수 반응(Flat Frequency Response)
2. 낮은 전체 배음 왜곡(Total Harmonic Distortion)
3. 낮은 변조간 왜곡(Inter-modulation Distortion)
4. 빠른 과도현상 반응(Fast Transient Response)
5. 낮은 Difference Tone 왜곡(Distortion)
6. 낮은 파워 압축(Power Compression)
7. 높은 변환 효율(Translational Efficiency)
8. 뛰어난 파워 조정(Power Handling)
움직이는 코일 변환기는 5가지 주된 특징이 있다.
마그넷 시스템
보이스 코일에 변함없는 전력을 제공하기 위해 특주된 부품들로 만들어졌다.
다이어프램(Diaphragm)
공기를 활성화시키는 부품으로 기계적 움직임을 사운드 웨이브로 변환시킨다.
서스펜션(Suspension) 시스템
다이어프램에 선형 축 조절과 중앙 위치에 복원하는 힘을 제공하는 부품들.
코일 어셈블리(Coil Assembly)
증폭기로부터 받은 전기 입력을 마그넷 어셈블리(magnet assembly)에 의해 제공된 static
field에 대항하는 교류의 자기장으로 전환하며 이는 다이어프램의 기계적인 움직임을 유도한다.
프레임과 샤시(Chassis)
위의 모든 것들을 정밀하게 함께 결합시키는 부품
각각의 이들 특징들은 Q 시리즈 대형스피커의 요구사항에 맞도록 조심스럽게 선별되었다. 많은2 부품들이 Q
시리즈에 필요한 고품질과 성능을 성취하기 위해서 AAD의 필 존스에 의해 직접 디자인되고 세공되었다. |
 |
얼마나 빠르고 디테일하게 스피커가
어떻게 들릴지 결정하는 것이 있다면 그것은 거의 확실히 트위터다. 그들의 ADSR(Attack, Decay,
Sustain and Release) Amplitude Envelope에서 극도로 높고 빨른 공격성과 순발력을
요구하는 악기들이 많이 있다. 요컨데, 타악기의 웨이브 형태는 수천분의 일초 안에 매우 높은 사운드 압력
레벨로 올라갈 수 있다. 또한, 라이브 음악의 사실적인 재생을 이루기 위해서는 대형스피커에서 나오는 웨이브
형태가 악기에서 나오는 원래의 것에 상응해야 한다. 이러한 당면한 문제들을 트위터 다이어프램은 설득력 있는
자연스러운 소리를 내기 위해서 즉각적으로 반응해야 한다. |
실제로 이 세상의 모든 것은 질량이 있기 때문에 물리학의 법칙에 따라야 한다. 그중 하나가 뉴튼의 운동의
제 1법칙으로 모든 작용엔 동일한 크기의 반작용이 있다. 작은 트위터 다이어프램에서 멈춘 상태로부터 최대
속력으로의 가속은 경이적일 뿐이다. 쉬던 상태에서 가속이 되면서 1000G 이상에 도달할 수 있고 이는
일 밀리세컨드 안에 1000배의 질량 증가인 셈이다. 그러므로 높은 레벨의 소리 진동(pulse)의 경우
트위터 다이어프램이 순간적으로 +/-0.5KG의 힘을 주변의 구조에 가하게 되기 쉽다. 이들 힘의 변화는
chassis(트위터의 앞 판)에 미소한 구부러짐(flex)을 야기할 수 있다. 소리에 있어서 이러한 완전하게
일시적인 결과가 음질에 영향을 미치게 된다.

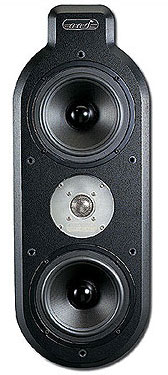

Q 트위터(Tweeter) 제조
가장 완벽한 과도전류를 재현해 내기 위해서 Q 트위터의 앞판이 5mm 두께의 자성이 없는 고강성 스테인레스
스틸로 제조되었다. 이는 경쟁사들에서 사용하는 플라스틱이 주입된 형(molded)이나 알루미늄 판넬보다
상당히 더 많은 질량과 고정성을 가지고 있다. Q시리즈의 전면 샤시는 또한 보이스 코일과 마그넷 어셈블리에게
열 흡수 장치 역할을 하고 보이스 코일의 낮아진 작동온도로 인해 줄어든 파워 압축과 더 좋아진 파워 조정이라는
부수적인 이득을 준다.
다이어프램은 순수한 티타늄으로 만들고 두께가 겨우 0.05mm에 지름이 25mm이다. |
| |
왜 티타늄을 사용하는가?
스피커 디자인에 있어서 가장 큰 어려움 중의 하나는 질량에 비해 높은 탄성계수를 지닌 재질을 찾는 일이다.(이는
높은 진동수를 부드럽고 효율적으로 만들기 위해서는 단단하면서 가벼워야 하기 때문이다.) 티타늄은 트위터
다이어프램을 만드는데 필요한 알맞은 특성을 보여주는 드문 재료이다. 습도와 온도 변화에 따른 변화가 거의
없어 파워 입력과 온도에 상관없이 변함없이 작동한다. 종이도 또한 다이어프램에 좋은 재질(또한 질량에 대한
단단함의 비율이 높다)이지만 종이 다이어프램이 '물시계적(hydroscopic)'이고 날씨에 의한 공기
중의 습도의 변화가 다이어프램 안으로 물분자가 스며드는 것을 야기하기 때문에 우퍼에만 좋다. |
이러한 성향은 트위터의 성능에 영향을 미치기에 충분한 정도로 질량을 변화시킨다. 콘서트 소리 보강과 같은
전문적인 용도에 사용되는 우수한 고주파 ho
driver도 극단적인 상황들에서의 내구성과 확실성 때문에
또한 티타늄 다이어프램을 사용한다.
모든 금속 다이어프램은 손으로 만지면 망가지기 쉽기 때문에 Q 트위터 앞판에는 다이어프램의 총체적 보호를
확실히 하기 위해 미세한 스테인레스 스틸망이 합성되어 있다.
티타늄 다이어프램은 산소가 없는 고순도 구리 보이스 코일 어셈블리에 직접 연결되어 있다. 이 고온 코일은
'Kapton'에서 제조된 섭씨 800도의 온도에서도 버티는 단단하고 저 질량 재질의 코일틀에 감겨져 있다.
이 코일 어셈블리는 중간정도 점성(1000 cP)의 마그네틱 액체에 잠겨있다. 'Ferrofluid'로
알려진 액체는 매우 독특한 특징들을 지니고 있다. 우선 이는 보이스 코일의 전반적인 온도를 사용하지 않는
것과 비교해서 훨씬 낮게 유지해 주며, 그래서 트위터의 파워 조정이 피크 파워 입력시 열배가 증가될 정도나
된다. Q 트위터는 경이적인 파워 조정 능력을 지니고 있으며 연구소의 실험에서 이 제품은 단시간에 5KW의
과다 파워 피크를 손상 없이 받아냈다. 액체의 점도에 의해서 더해진 제동은 harmonic과 difference
tone 왜곡을 상당히 줄였다. 니트릴 고무테와 결합된 유체의 부가된 제동은 또한 트위터에게 훨씬 일률적인(flat)
진동수 반응(frequency response)을 갖게 한다.
보호된 마그넷 어셈블리는 보이스 코일에 높은 플럭스(flux) 선형 장(linear field)을 만들어준다.
가장 강력한 퍼라이트(ferrite) 타입 중의 하나인 YD33 마그네틱 재료를 사용함으로써 트위터는 94dB의
높은 민감도를 성취할 수 있었다. 높은 파워 조정에다 높은 효율을 더한 것이 이 트위터를 매우 다이내믹하게
만들어 주었다.
|
 |
6.5inch 중간 베이스
드라이버
Q 트위터가 너무 성능이 우수해서 이에 알맞은 중간 베이스 드라이버는 존재하지 않았다. 그래서 우리는 고능률의
새로운 미드/베이스 유닛을 처음부터 새로 만들어야 했다. 높은 효율과 고출력 조정이 열쇠였지만 음악적이면서
일률적인 진동수 반응(flat frequency response)과 함께 낮은 왜곡을 보여줘야 했다. 다이어프램
형태와 재료의 선택은 진동수 영역에서 가장 중요했다. 효율과 파워 면에서는 코일과 마그넷의 위상(topology)이
훨씬 더 중요한 역할을 했다.
다이어프램은 탄소(carbon) 섬유가 함유된 폴리프로필렌(polypropylene)의
독특한 결합이다. 그 결과는 매끄러운 진동수 반응을 지닌 극도로 가벼운 다이어프램이다.
|
6.5inch 유닛을 조정하는 힘은 커다란 35mm 구리(Kapton) 보이스 코일이다. 보호된 강력한
마그넷 시스템은 각 드라이버에 91dB 민감도까지 주는데 이는 이 타입의 유닛으로는 흔치않게 높은 것이다.
니트릴 고무테와 렌즈 뚜껑(dust-cap)이 확실성과 수명의 부가적인 혜택과 함께 개선된 중간 영역의
성능을 위해 사용된다. 이 드라이버는 믿을 수 없을정도로 낮은 왜곡을 가지고 작동중인 대역너비(bandwidth)
내외에서 극도로 부드러운 on/ off 축 진동수 반응(axis frequency response)을 보여준다.
이 드라이버들은 Q40(10')과 Q50(12')에서만 사용된다.
두 드라이버 모두 니트릴 고무테에 끼워진 긴 화이버(fiber) 나무 펄프 cone을 특색으로 한다. 이들
재료는 낮은 진동수의 높은 출력과 수명으로 알려져 있다. 커다란 마그넷 어셈블리와 길게 이어진 50mm
구리/알루미늄 보이스 코일은 베이스의 폭발적인 저음과 더불어 역동성까지 제공합니다. |

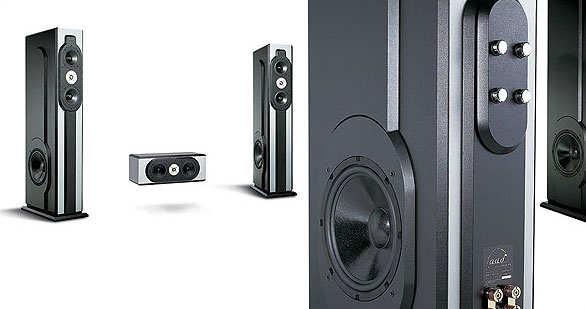

눈에 띄는 은빛과 검은색 마감은 대부분의
TV 모니터나 오디오 장비들과 어울린다. 덮개는 다년간 좋은 외관을 유지해주고 습기에 영향을 받지 않는
튼튼한 고급 PVC이다.
스피커의 외관은 단순히 장식적인 게 아니다. 조각적인 형태는 기능을 따르고 있다. 바깥의 '외장재(cladding)'는
각 개별적 패널의 공명 조절과 더 관련이 있다. 전면의 배플(baffle)의 두께는 무려 36mm까지 더해지며
이는 시중에 있는 가장 고급 스피커들보다 훨씬 두꺼운 것이다. 그 결과는 완전히 무공명의 전면 배플이다.
중간 영역의 소리들이 아주 깨끗하고 명확하기 때문에 음의 이음새가 좋고, 가장 균형에 잡힌 듣기 좋은 소리를
들려준다. 안으로 각 스피커는 전면, 후면 그리고 측면 패널이 튼튼하게 고정되어 있다. 저주파는 힘과 무게감이
있으며 제조 특성상 힘없이 울리는 부밍은 찾아볼수가 없다. Q30, Q40, Q50 그리고 Q 스탠드는
튼튼한 황동 다리로 되어있다. 황동을 쓰는 이유는 철과 같이 녹슬지 않기 때문이다. |
|
모든 컴포넌트는 각 변환기가 서로
완전히 통합되는걸 보장하도록 적정한 성능을 위해 골라졌다.
가장 좋은 폴리프로필렌 필름 축전기만을 중간과 고주파 필터들에 사용하였다. 높은 전압의 극성이 없는 전해질의
축전기가 저주파 필터에 사용되었다. 유전체(inductor)는 대부분이 중간과 고주파를 염두에 둔 공기
코어(core) 타입이다. 낮은 전기저항이 우퍼와 증폭기 사이에 좋은 조정/제동 요인이 되는 저주파 필터의
경우엔 높은 전류의 박판을 씌운(laminated) 'l Core' 유전체가 사용되었다. 작은 오차, 높은
전압; 선으로 감긴 레지스터는 모든 대형스피커가 안정된 반응 커브(response curve)를 가질 수
있도록 이들 회로에 독점적으로 사용되었다.
입력단자는 AAD 디자인이며 Q와 고급 2000 시리즈에만 있다. 이들은 스피커 제조상에서는 찾아보기 힘든
이례적으로 가장 우수한 재료들로 만들어졌으며 연장에 쓰이는 철보다 강한 마감으로 도금되어 절대 녹슬지 않으므로
시간이 지나도 항상 새로운 접속과 같다. 그들은 스페이드(spade), 바나나(banana) 접속 그리고
벗겨낸 와이어도 받아들인다. 가장 독특한 특색은 제공된 열쇠와 함께 사용되었을 때의 일 방향 토크(torque)이다.
사용되었을 때 이는 양쪽 접속에 항상 같은 조여짐을 제공하고 그 이상 조여지지 않는다. 접속을 풀 때 열쇠(key)에
일그러짐(give)이 없으므로 단자를 언제든지 풀 수 있다. |
[제품사양]

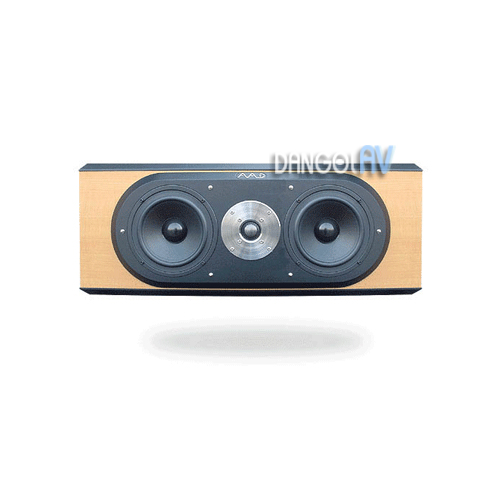

- 인클로우져 : 베이스 리플렉스, 2.5way 3스피커(H.F.
: 25mm Dome Tweeter, M.F/L.F. : 2 x 6.5inch Woofer)
- 크로스오버 주파수: 500Hz 6dB/Octave LF1 and
3kHz 12dB/Octave LF2, 18dB/Octave HF
- 인클로우져 색상 : 버즈아이(Birdseyes)
- 제품 치수 : 268mm(H) x 692mm(W) x 302mm(D)
- 제품 무게 : 35kg/개
- 임피던스(Impedence) : 6Ω
- 능률,감도, 음압레벨 : 92dB
- 주파수 응답(Frequency Response) : 35Hz-20kHz
|
|
|
|
|
|
|
|
