- 음의 왜곡과 손실에 관하여
제대로 설계/제작된 오디오와 비디오 케이블에는 공통적인 부분이 상당히 많지만, 몇몇 중요한 차이점도 있다. 전기라는 것이
발견되고 난 이후에, 와이어에 관한 계속되는 도전은 항상
“손실(loss)”을 최소화하는 것이었다. 와이어와 케이블
업계에서는 “왜곡(distortion)”이라는 용어를 거의 사용하지
않는다. 그러나 홈 오디오 케이블에는 손실이 없지만, 왜곡이 많이 나타난다. 1970년대에는 오디오 산업이 시작되었고,
저왜곡 케이블을 생산하기 시작했다. 이와는 반대로, 비디오에 사용되는 광범위한 주파수대역의 케이블 종류는 항상 손실을
최소화하기 위해 설계되기 위해 조심스럽게 설계되었다.
“손실”이 적이 되는 이 분야에서는, 좋은 케이블 디자인은 주어진 어플리케이션에서 수용할 수 있을 정도로 손실을 맞춰주는
가장 저렴한 구조를 뜻한다. 이는 최저 왜곡의 케이블을 설계/제작하는 것과 동일한 것은 아니다. 하지만, 긴 길이의
케이블에서도 확실한 최저의 손실을 제공하도록 설계된 광범위한 주파수대역의 케이블은 또한 어떠한 길이이더라도 적은 왜곡을
가지고 있다.
이것이 바로 모든 AudioQuest/CinemaQuest 케이블의 토대가 된다… 현존하는 최첨단의 광범위 주파수대역
케이블 설계, 소재와 기술의 발전을 이용한 다음에, 우리의 출발점으로써 토대로 사용한다. |
|
|
일관성(Consistency)이 광대역 케이블 제작에 있어서 가장 일반적으로 인지되는 변수이다. 어떠한
길이에 일정한 임피던스는 고주파수에서는 특히 결정적인 것이다. 처음 제작되었을 때부터, 사용하는 동안에 구부려진
다음에도, 센터 전도체와 쉴드 사이의 전자적인 관계가 반드시 동일하게 유지되어야 한다. 여기에는 일정한 전기 수치를
가지고 있으며, 고정되고 일정 불변의 내부 구조를 확실하게 해 줄만한 기계적으로도 안정된 절연 물체가 필요하다.
이러한 소재는 대단히 엄격한 품질 관리와 지속적인 실시간 검사가 되는 제작 과정에서 적용되어야만 한다.
하드 셀 폼(Hard Cell Foam; HCF)은 모든
CinemaQuest의 광대역 케이블에 사용되었고, 다른 재질보다 강력하고, 더 일관적이며, 흡음이 덜하다.
임피던스 매칭이 상당히 다른 두 가지 방식으로 중요하다: 긴 케이블에서의 여러 반사에 의한 신호 손실과 왜곡. 위성
방송용 접시(Satellite dish)나 안테나에서 나오는 케이블은 상당한 손실을 만들어낼 정도로 길이가 길다.
파장의 1/4이상의 길이가 되는 케이블에는 75Ω으로 매치된 트랜스미션 라인(75Ω 출력단자, 플러그, 입력단자)으로
손실을 상당히 줄일 수 있다.
|
 |
|
그러나 홈 오디오/비디오 시스템에서는
길이가 너무 짧아서 이에 상응하는 손실을 가져오지는 않는다. 그래서 대부분의 비디오 기기 제작사는 매치된 트랜스미션
라인에 대한 가능성을 생각조차 하지 않는다. |
|
 |
75Ω RCA나 DB-15 플러그와 같은 것은 존재하지도
않는다. (몇몇 케이블 제작사가 주장하기는 하지만) 잭(jack)은 75Ω이 아니다. “손실”적인 측면에서, 이런
점은 문제가 되지 않는다. 하지만 임피던스를 잘못 매칭하게 되면, 구동거리가 얼마나 짧은가에 상관없이 눈에 띄는
문제가 되는 왜곡된 반사를 만들어낸다. 임피던스의 변동이 있을 때마다 반사는 항상 나타난다. 만약 이러한 반사가
단순히 없어진다면, 문제가 될 것이 없다. 그러나 반사된 일부가 다시 반사되고, 나중에는 왜곡이 되어버린다. 오디오
유추는 하급의 혼이 장착된 라우드 스피커와 종종 연관된 백인적인 소리이다. 이러한 효과가 나타나는 것에 대해 말할
때는 간단히 입 주위에 손을 갖다 대고 말을 하면 된다. (손 사이에 있는)
혼 안쪽에 있는 공기는 혼 밖에 있는 공기와는 다른 (기계적인) 임피던스를 갖고 있다. 이것이 경계면에서 반사되게
되고, 결과적으로 왜곡을 만들어낸다.
하드웨어를 잘못 매칭한 것에 대해 케이블 제작사가 무엇을 더 할 수 있겠는가? 아무것도 없다. 그렇지만 내부적인
임피던스 변수를 주지 않음으로 해서, 문제를 더 추가하는 것을 막을 수는 있다. |
|
그건 그렇고, 반사가
“고스팅(ghosting; 음의 잔영)”을 만들어낸다는 광고
문구를 보게 된다면, 당신은 BS를 일고 있음을 알게 된다. 비디오 반사는 단지 혼 라우드 스피커에서 나오는
에코만큼의 고스팅이 나올 뿐이다. |
|
| 오디오 세계에서는
skin-effect (표피 효과)는 왜곡의 일반적인 근원이다. 광대역 제품의 세계에서는 이것은
손실의 주요한 원인이다. 고주파수 대역에서, 전류 대부분의 것은
전도체의 표면에서 전달된다. 어떠한 주파수 대역에서건, 전도체 내부에서 양쪽 전류의 밀도와 외부 자기장 밀도가
100% 농도인 유일한 부분은 전도체의 표면이다. 그래서 전도체 표면이 전도체에서 가장 결정적인 부분이 된다. 이런
현상은 사실 장점으로 사용될 수 있다. 즉, 이는 광대역 기기에서 고성능의 솔리드 은 제품의 대부분의 장점을 가격이
훨씬 더 저렴한 은 도금의 솔리드 구리 전도체로 누릴 수 있음을 의미한다. 안에 들어가는 것이 무엇이냐 하는 것은
여전히 문제가 된다. CinemaQuest에는 은 도금이 된 (철 위에
구리를 덮은) 구리 용접은 사용하지 않는다.
은 도금이 된 구리는 너무도 중요하고, 너무도
가격적으로 효율적이라서 어떠한 비디오 케이블이라도 당연히 돈을 들여 쓸 수 밖에 없다.
CinemaQuest의 가장 저렴한 비디오 케이블에도 은 도금이 되어 있다. |
 |
|
 |
환상적일 정도로 낮은 왜곡의 광대역폭 기능을 갖춘 CinemaQuest의 솔리드 Silver-Plated
Long-Grain Copper(SP-LGC; 은 도금의 긴 조직으로 된 구리)로 우리의 가장 저렴한 A-시리즈
케이블에서 조차도 다른 훨씬 고가의 경쟁 제품에서나 얻을 수 있는 기능을 시각적으로 훨씬 더 능가하게 된다. 적절한
기기를 갖춘 사람들에게는, 더 높은 수준의 Solid PSS Silver(솔리드 PSS 실버) 모델이 다른 여느
비디오 업그레이드에 들어가는 비용의 약간만으로 증명이 가능한 최고의 성능을 제공해준다.
비디오 케이블 업계에서의
한 가지 즐거움이라고 한다면, 케이블의 성능에 대해 쉽고 객관적으로 평가하고 증면해 낼 수 있다는 점이다.
오디오(사운드)는 공정하고 객관적인 평가가 상당히 어려운, 일시적으로 덧없이 사라지는 경험이다. 비디오 분야에서는
테스트 패턴으로 케이블을 포함해서, 비디오 성능에 관한 모든 부분을 쉽게 객관적으로 평가할 수 있게 해준다. 그냥
한 번 훑어 보는 것 만으로 다 알 수 있다. |
|
- 길이 -
우리는 최고 성능을 위한 수치가 어플리케이션에 따라서 달라지는 것이기 때문에, 최적 성능을 위한 최대 길이는
표기하지 않는다. 그러나, 모든 CinemaQuest 케이블은 예외적일 정도로 낮은 손실을 제공한다. 오랫동안
우리의 일반적인 시사회 시연현장에서는 45m(150피트)의 CinemaQuest S-1 케이블과 다른 경쟁 제품의
1m의 S-Video 케이블과 비교가 된다. 우리는 고객들의 감사에 가까운 경탄을 좋아한다.
- 전도체 물질 -
SP-LGC ? (비디오, RF, 디지털의) 고역에서, 대부분의 모든 전류는 전도체의 표면에서 전달이 된다. 표면의
물질 및 마감으로 전도체의 특성을 좌우한다. AudioQuest의 선택된 Silver-Plated
Long-Grain Copper(SP-LGC)는 가장 중요한 부분인 표면에 돈을 더 투자하여 뛰어난 성능을
제공한다. 은 도금의 두께를 늘임으로써, 고주파수 대역에서 검증할 수 있는 개선을 또한 전달해준다.
AudioQuest에서는 세 가지 SP-LGC 옵션인 1.25%, 2.5%와 6.1%로 제공한다.
PSS ?
Perfect-Surface Technology(완벽한 표면 기술)은 독자적인 제작과정으로 상당히 평탄하고 오염이
덜된 표면을 만들어낸다. 이 처리과정을 통해서, 예외적일 정도의 고순도 솔리드 은이 CinemaQuest의
Perfect-Surface Silver (완벽한-표면의 은)으로 바뀐다. 표면이 얼마나 완벽하던 간에, 전도체
전체에 일관적인 동일한 품질을 갖고 있는 것도 장점이 된다.
- 절연 -
CinemaQuest의 75Ω 케이블은 견고한 질소 충전된 마이크로 셀률러 (microcellular) 압출 성형한
제품인 Hard Cell Foam(HCF)을 사용한다. 어떠한 foam이던, 넣는 이유는 전도체 주위의 물질의 양을
줄이기 위함이다. 솔리드 재질의 물질이 덜 들어갈수록 왜곡과 손실은 더 줄어든다. 다른 foam과 비교했을 때,
HCF는 훨씬 더 높은 규칙적인 구조(일관성), 더 나은 유전체 특성(소리의 전달 지연이 덜함), 그리고 더 뛰어난
기계적인 안정성(일정한 임피던스 유지)을 특성으로 가지고 있다.

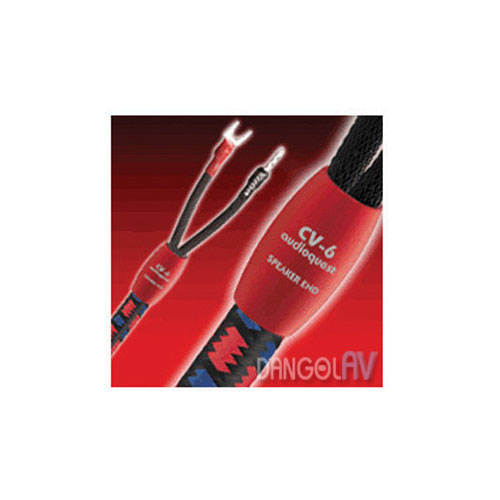

[제품사양]
- 오디오 퀘스트 전용단자 채용
- 6가닥 심축의 1다닥의 DBM 나선형 구조
- SST 기술 (서로 다른 굵기의 심선을 사용하여 왜곡을 최소화
|
 |
|
|
|
| |
