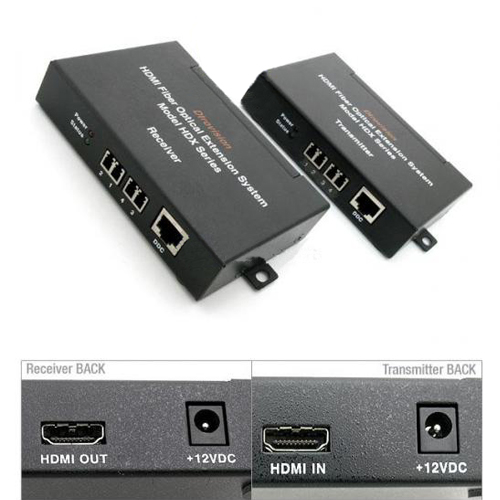

HDMI 광 케이블은 디지털영상 및
음성 신호를 광신호로 변환하여
HDMI 용 플라즈마 TV, LCD TV , DLP 프로젝션 , 프로젝터 , PDP , HDTV 등을
노이즈 (NOISE) 없이 최대 150M 까지 고해상도 (1080 i/P ) 영상과 고음질의 음성신호를 전송할
수 있는
제품입니다 . 특히 이제품은 A/V 기기 와 디스플레이 장치간에 별도의 외부전원 및 증폭기 없이
일반 HDMI 케이블처럼 사용이 가능한 제품입니다.
ㆍ특징
- 광 전송에 의한 초고속 , 원거리 (150M) Digital
영상 & 음성 신호 전송
- HDMI 1.0 표준에 의한 완벽한 호환성
- HDCP(High-bandwidth Digital Content
Protection) 호환
- 다양한 해상도 지원 : 480 i/P ~ 1080 i/P
- EMI/EMC( 전자파 ) , NOISE 등의 영향이 없음
- 초소형으로 설치와 사용이 간단함
ㆍ적용분야
- 전시용 PDP 및 HDTV , 플라즈마 TV,
LCD TV 연결 시
- HDMI 와 HDMI 기기 연결 시
- 의료기기 , 항공기등 EMI/EMC 문제되는 장소의 DISPLAY
기기 연결 시
- AV 기기 (DVD 플레이어 , 셋탑박스 ) 와 HDTV 연결
시
- 홈시어터 연결 시
- HD 플라즈마 , DVD 플레이어 , DLP 프로젝션 연결 시
ㆍ제품규격
- HDMI 데이터 전송 대역 : 1.65 Gbps(Single
Link)
- 지원 해상도 : 480I/P ~ 1080I/P
- 송 수 신부 커넥터 : HDMI 19pin PLUG
- 광원 : 850 nm VCSEL
- 소비전력(DC12V , 2.0A) - 송신부 : 0.61 WATT
, 수신부 : 0.83 WATT
- 동작온도 : 0 ~ 50 도
- 보관온도 : -30 ~ 70 도
ㆍ신호 핀 배열 (송수신 동일)
|
|
no |
|
분리신호 |
|
no |
|
분리신호 |
|
no |
|
분리신호 |
|
|
|
1 |
|
TMDS
DATA 2+
|
|
9 |
|
TMDS
DATA 0- |
|
17 |
|
DDC
/ CEC GROUND |
|
|
|
2 |
|
TMDS
DATA 2 SHIELD |
|
10 |
|
TMDS
DATA CLOCK+ |
|
18 |
|
POWER
+5V |
|
|
|
3 |
|
TMDS
DATA 2- |
|
11 |
|
TMDS
DATA CLOCK SHIELD |
|
19 |
|
HOT
PLUG DETECT |
|
|
|
4 |
|
TMDS
DATA 1+ |
|
12 |
|
TMDS
DATA CLOCK- |
|
|
|
|
|
|
|
5 |
|
TMDS
DATA 1 SHIELD |
|
13 |
|
CEC |
|
|
|
|
|
|
|
6 |
|
TMDS
DATA 1- |
|
14 |
|
RESERVED |
|
|
|
|
|
|
|
7 |
|
TMDS
DATA 0+ |
|
15 |
|
DDC
CLOCK |
|
|
|
|
|
|
|
8 |
|
TMDS
DATA 0 SHIELD |
|
16 |
|
DDC
DATA |
|
|
|
|
|
|
|
|
|
|
