FM Tuner 기술과 제작에 집중과 헌신, 타협하지 않는 표준을 제시하는 전세계적으로 명백한 세계 최고의 FM Tuner
회사로서 당사 최고의 제품을 소개하고자 합니다.

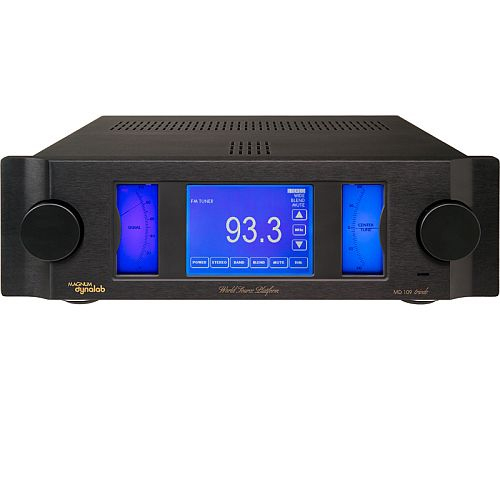

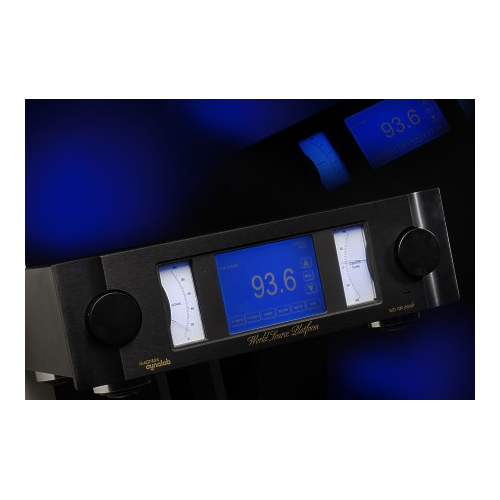

MD-109를 소개 합니다. 명백한 세계 최고의 FM Tuner 입니다.
기본적인 특징은 최상의 안전적인 전원공급장치, 3극관 음성 출력부, 그리고 가장 중요한 World Source Platform을
포함하고 있습니다.
World Source Platform 은 2년간 내부 회로 개발의 최정점에 있었으며 당사는 오늘날 우리 주변에서 접하는 발달된
멀티포맷 오디오 소스기기들을 포용하게 되었습니다.
언제나 최상의 상태를 유지하도록 디자인된 MD-109 는 당사가 이제까지 만들었었던 어떠한 FM Tuner 보다 정확한 지상의
FM 주파수를 송수신하는 것으로 시작됩니다. 이것을 뛰어넘어 위성 라디오, CD, DVD, 그리고 인터넷 소스들과 같은 다양한
소스들을 디지털 오디오로 전환이 가능하도록 업그레이드를 제공합니다. 간단하게 MD-109는 미래에 발생 가능한 모든 차세대 사양과
다양성에도 대비를 하였습니다.
한결 같은 완성도를 갖춘 현재 라인 업과 함께 당사에서 여태까지 만들었던 고성능의 FM Tuner의 혈통을 통해서 자신 있게
미래를 준비하거나 추후에 미래 디지털 소스를 수용할 수 있는 109의 능력을 확장 시킵니다.
청취실 에서 109를 전적으로 FM Tuner로만 사용할 때나 World Source Platform이 부가적으로 디지털 신호를
사용할 시에는 복잡한 기기의 작동이 음악을 늦는데 방해를 끼치지는 않을 것입니다.

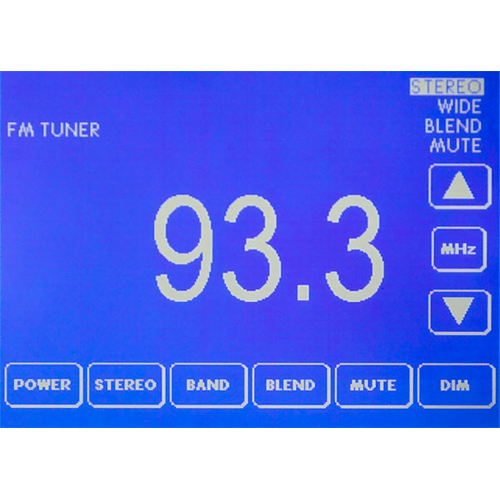

터치스크린 채용은 독창적인 단순함을 넘어서 경이로운 모습입니다. 인터페이스 구조는 튼튼하고 다루기 쉽고 직관적이며 동작하지
않을 때는 모든 빛을 끄고 동작이 가동될 때까지
분위기 조명이 은은하게 들어 옵니다. 만약에 촉감을 살리는 전통적인 방법을 원한다면 현격하게 큰 두 개의 다이얼로 쉽고 신중하게
정확한 방송채널 찾기를 할 수 있습니다.
이러한 촉감은 적외선 리모콘을 이용하여 먼 거리에서도 사용이 가능합니다.
MD109 적외선 리모콘은 정밀하고 멋스러운 기능과 편리성을 뛰어넘는 디자인을 갖고 있습니다. 빠른 반응과 정확성 그리고 모든
기능의 완벽한 조작력은 실용적인 범위를 넘어서는 장관을 이루었습니다.
시연을 하는 동안 완벽하다라는 단어에 의하지 않고 MD-109의 기능을 명확하게 하도록 도전을 받고 있습니다. 아이러니하게도
MD109보다도 연주자의 공연에 더 집중하는 경향이 있습니다. 이러한 현상은 다분히 고의적입니다.
우리는 연주자들이 그들의 재능을 공유할 때 존경심을 가지며 결국에는 그 재능은 완전한 고결성으로 귀결되어야 할 것입니다. 여러분들을
향한 우리의 굳은 결의(약속)는 우리가 연주자들의 노력과 훌륭한 작품을 인정하는 것과 동등합니다.
음악애호가들에게는 순수한 소리의 오락경험은 전에 없이 다양하고 풍부해졌습니다.
MD109는 당신의 가치 있는 연구대상과 멀티포맷 방식의 진지한 해결책이 될 것입니다.
섬세하면서도 까다로운 오디오부는 당사의 순수철학과 실행이 원래의 신호에 아무 영향을 주지 않는 의욕적인 디자인 기준을 설립합니다.
4개의 진공관 음성 출력부는 독특한 편인데 진공관의 직접 출력은 진공관이 게인 스테이지 후에 어떠한 캐퍼씨티도 사용하지 않기
때문입니다. 당사의 TRACC (Triode Reference Audio Control Center) 기술을 사용하는 이 디자인은
기기의 사양을 탁월하게 하는 환경을 만듭니다. 그러한 사양은 다음과 같습니다:
1.200 옴 출력 의율 플랫이 0.2Hz ? 200KHz 이며 신호선의 간섭을 제거함.
2.S/N비 > 110dB, 원신호로부터 온 마이크로 정보는 보존되어 있음
3.제로 페이스 쉬프트가 0.2 Hz ? 200KHz 까지
4.제로 의율의 변화가 0.2Hz ? 200KHz
원신호의 움직임의 요구수준은 견고한 토대를 필요로 합니다. 0.093 두께의 양면사용 PCB는 있을지 모를 진동의 피해를 최소화하는
베이스를 제공합니다. 확실한 차단을 통해 개개의 부품들은 이웃한 다른 부품들과 동작에 별다른 영향을 끼치지 않고 계획했던 대로
작동이 됩니다. 전도율을 최대치로 하고 마이크로 정보가 확실하게 보존이 되어 있다면 세라믹 진공관 소켓과 모든 PCB 접점들은
금도금으로 되어 있습니다. 기기의 바닥은 외부의 진동으로부터 간섭을 피하기 위해 Vibrapod Isolators 를 채용 하였습니다.
Mundorf, WBT, Wima, Dale-Vishayand 그리고 Burr Brown 로부터 공급받는 중요한 부품들을 포함하는
이유들과 장점들에 고무됨을 이해할 수 있을 것입니다. 진공관이 점유한 위치전의 음성보드에서 중요한 부분에는 Mundorf Supreme/silver/oil
polypropylene dielectric capacitors 를 사용하며 이름이 말해 주듯이 캐퍼시터에 고순도 은을 입혔습니다.
Winding은 특별한 기름으로 주입되어 있으며 이러한 것은 꽉 차고 윤택한 음색과 다양성으로 기여를 하고 있습니다. 원신호의
순수성을 유지하면서 그것들의 공동능력으로 소리를 내
는 것과 함께 이 부품들은 long haul을 광대하고 확고한 수행을 통해 높이 평가 받습니다.
진공관의 압력을 최소화 하며 긴 수명을 보장할 수 있도록 충분한 예열시간이 필요하게끔 특별한 회로가 내장 되었습니다. 이 회로는
진공관을 안전하고 잘 제어할 수 있도록 전류를 최적화 시킵니다. 이렇게 뛰어난 기능에 덧 붙여 당사의 오디오 진공관은 차별화
됩니다.
Magnum Dynalab을 위해 특별히 디자인되고 제조된 6922 Reference CryoValve 진공관은 109에 적용하기
전에 유일하게 실험절차를 거쳐 채택이 되었습니다. 각각의 진공관은 320도 화씨에서 100시간동안 cryogenic treatment
절차를 포함한 일련의 작동법을 통과하여 채택이 됩니다. 이것은 마이크로포닉 효과를 줄이며 바닥의 잡음을 낮추게 하며 크게 늦추기
위해 ‘apparent gain’을 증가시키며 동적이고 저수준의 변화한 힘을 증진 시킵니다. 게다가 더 진보된 품질과 음질을
위해 핀들은 개별적으로 닦고 연마되어 기판에 꽂혀 있습니다.
디자이너인 Zdenko Zivkovic 은 그의 재능과 열정을 전원장치에 사실상 그의 노력의 대부분을 접지면에 집중하였습니다.
샤시 접지에서 오디오 접지로 올림에 따라 접지면에서 발생되는 모든 소스들의 불순한 잡음들은 제거되며 원래신호의 순수한 음만이
남게 됩니다.
일시적인 음과 신비로운 고주파의 잡음이 어떻게 MD-109 가 소리를 자유롭게 했는지 알게 되었습니다. 확실하게 모든 입력부가
절연되어 있도록 하며 특별한 절연체를 통해 샤시로부터 출력부를 절연 시키도록 합니다. MD-109 전원장치는 60Hz, 120Hz,
180Hz에서 리플을 자유롭게 합니다.
기본적인 디자인의 기준은 가장 깨끗하고 가능한 DC 출력의 모든 소스를 개발하는데 있습니다.
잘 알다시피 이 단계에서의 중요성은 간과할 수 없습니다. 음악의 강약법에 의한 예측할 수 없는 요구들이 놓여진 곳에 저항하지
않고 그것의 높은 수준에서 연합한 하류 부품들의 수행을 가능하게 하고 공급 받을 수 있게 합니다.
고충실도 혁신의 역사를 통해 전원장치의 순도 및 관리법은 디자이너들에게는 거쳐야 할 많은 도전과제중의 하나임이 증명되어 왔습니다.
타협에 저항하지 않는 해결책이 필요하게 되었습니다.
MD109 전원장치는 리플, 일시적임 음 및 신비로운 고주파의 잡음을 자유롭게 합니다.
비교하자면 순도의 수준은 직접 밧데리 전원장치에 근접하면 할수록 높습니다. 결과적으로
두 개의 커스텀 디자인된 토로이달 트랜스퍼머들은 튜너의 다른 부분들에 순수한 전원을 제공 하도록 채용 되었습니다. 한 개는 음성부를
다른 한 개는 RF 부분과 제어부분에 적용 됩니다.
개개인의 기호, 취미 와 주관적인 견해를 넘어 MD-109를 ‘ 세상에서 제일 좋은 튜너’라는
왕관을 부여하기 위해 측량법 및 수행능력이라는 잘 알려진 기준을 넘어서는 엔빌로프를 추진할 수 밖에 없었습니다.
MD109는 전면 끝에 있는 새로운 8개의 배랙터 는 순수한 FM 신호의 수신과 복제의 능력에 필적할 만한 것이 없습니다.
3단계의 I.F 부를 통하여 환영회 분위기나 조건과 관계없이
매우 진지하며 순수한 청취가 가능하도록 세팅을 채택할 수 있습니다.
자동 게인 제어 기능은 튜너가 입력신호의 강도와 상관없이 R.F 동작성을 최적화 할 수 있도록 보장 합니다.
당사에서 직접 전면 패널을 디자인하고 제작하는 것은 품질, 책임감 및 자신감이 있기 때문입니다. 이렇게 중요한 부분을 외부제작을
한다는 것은 올바르지 않다고 생각 됩니다.
이 효과는 당사의 엄격한 기준과 사양을 보장합니다. 이와 더불어 IF 필터와 같은 중요한 부품들과의 궁합을 맞추도록 세심한 관리가
필요합니다.
독립적인 토로이달 전원장치는 회로에 전원을 공급하며 또한 전 부품에 안정적인 전압을 제공 하도록 디자인 되었습니다. 궁극적으로는
이러한 각별한 헌신과 강경한 기준들은 단지 당사의 연구소에서 간단하게 테스트를 거쳐 출고만을 위한 것이 아니라 여러분의 가정에서
제대로 동작될 수 있도록 하는 데 의의를 두고자 합니다.
Specification
Usable sensitivity (Mono) - 0.7uV 9.0dBf
50dB quieting (Mono) - 2.0 uV 9.9 dBf
50dB quieting (Stereo) - 2.3uV 20.0dBf
Capture Ratio (Stereo) - 1.5dB
Image rejection - 125.0dB
Alte
ate channel (wide) - 46.0dB
Alte
ate channel (narrow) - 70.0dB
Alte
ate ( Super narrow) - 80.0dB
Adjacent channel (wide) - 3.0dB
Adjacent channel (narrow) - 21.0dB
Adjacent (Super narrow) - 48.0dB
THD (mono) - 0.10%
THD (stereo) - 0.10%
Stereo separation - 50.0dB
AM suppression - 70.0dB
SCA rejection - 80.0dB
IF Rejection - 80.0dB
19KHz & 38KHz component rejection - 75.0dB
Audio Frequency response - 2 Hz - 20kHz (+0,-0.1dB)
Balanced output (600ohm) - 3.0V
Line audiooutput (RCA) - 1.5V
Output impedance - 200 ohm
Signal/Noise ratio - 110dB
Fuse replacement - 0.5 amp
Tube replacement - (1&2) MD Reference 6922 CryoValve
Tube replacement - (3&4) MD Reference 6922
Power Consumption - 50W Idle, 100W Max
Dimensios (W x H x D ) - 483 x 153 x 407 mm
Weight - 17 Kg
|
