[제품 설명]
▶ 섬세함과 파워를 양립시키는 UHC-MOS single
push-pull 회로
최소단위의 증폭소자로 고음질과 고도의 스피커 드라이브 능력의 양립을 추구하기 위해, 대전류형 증폭소자 UHC-MOS 를 채용
▶
고속, 대전류에 대응하는 강력한 전원회로
UHC Single push-pull 회로의 능력을 완벽하게 끌어내기 위해, 정류회로에는 상급기에 채용하고 있는 Schottky
barrier diode 를 채용
▶
L.C.(Leakage Canceling) mount twin transformer 채용
자기회로, 권선 각각의 특성을 대폭으로 개선한 twin trans 병렬접속을 채용
▶
파워 앰프 다이렉트 단자를 장착
다른 프리앰프에서 본 파워 앰프에 다이렉트로 입력할 수 있는 파워 앰프 다이렉트 단자를 장착하고 있음.
▶
차세대 오디오에 대응하는 Wide-range 재생
실제 사용시 100kHz 까지 재생 주파수 특성을 확보한다.
▶
철저하게 진동을 억제하는 고강성 분리형 샤시(separated chassis)
독립된 파워 앰프 블록 구성 및 신호 레벨이 다른 회로를 각각의 블록마다 분리시킨 구조를 취하므로서 각 회로상의 상호 간섭 및
노이즈에 의한 음질열화 현상을 해소시킴.
▶
마이콘 전용 전원 트랜스 탑재
리모콘으로 파워오프 할 경우, 소비전력을 억제하기 위해 마이콘 회로와 오디오 회로 각각에 전용 전원 트랜스를 탑재.
▶
고음질을 위한 마이콘 스톱 모드 채용
음악 청취 중 마이콘이 콘트롤 하지 않는 경우 자동적으로 마이콘의 모든 동작을 정지시키는 [마이콘 스톱 모드]를 탑재.
▶
고성능 포노 이퀄라이저 탑재
low-noise FET 를 디스크리트 구성의 회로에 채용한 고성능 포노 이퀄라이저를 탑재
▶

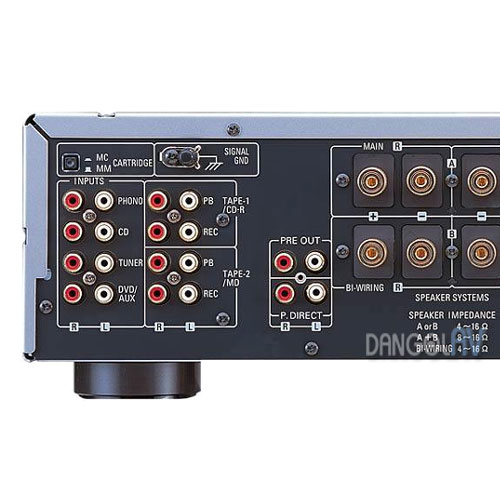

Bi-wiring에 대응하는 대형 스피커 터미널
▶
시스템의 업 그레이드에 대응하는 PRE OUT 단자를 장착
▶
엄선된 고음질의 부품를 채용
▶
“SA'의 철학을 계승하는 Total Design
최신상급기종의 혈통을 계승하는 퀄리티와 시스템 업을 배려한 프레미엄 실버 칼라의 새로운 디자인을 채택
[제품사양]
파워앰프부
|
정격
출력 |
70W+70W
(부하 8Ω, 20Hz~20kHz, T.H.D. 0.07%) |
실용최대출력 |
140W+140W
(부하 4Ω, 1kHz, T.H.D. 0.07%) |
고조파왜곡 |
0.01%
(정격출력-3dB시, 부하 8Ω, 1kHz) |
출력 단자 |
스피커
A 또는 B : 부하 4~16Ω, A+B : 부하 8~16Ω |
프리앰프부 |
이퀄라이저 앰프 출력 |
150mV |
| 입력감도/임피던스 |
LINE:150mV/47kΩ(소스다이렉트
OFF),
150mV/12kΩ (소스다이렉트 ON)
PHONO MM:2.5mV/47kΩ
PHONO MC:0.2mV/100Ω |
| RIAA 편차 |
PHONO MM:20Hz~20kHz±0.5dB
PHONO MC:30Hz~20kHz±0.5dB |
종합
특성부
|
주파수 특성 |
5Hz~100kHz(0~-3dB) |
| SN비(A네트워크) |
LINE:108dB(입력단자단락 시)
PHONO MM:89dB(입력 단자단락 시, 입력신호 5mV시)
PHONO MC:74dB(입력단자단락 시, 입력 신호 0.5mV시) |
| 톤 컨트롤 |
BASS(저역):100Hz±8dB
TREBLE(고역):10kHz±8dB |
| 전원 콘센트 |
SWITCHED(연동) 3개, 합계총량
120W |
종합 |
소비 전력 |
250W(스탠바이 시 약 2W) |
| 외형 치수 |
W 434 x H 134 x D 410
mm |
| 질량 |
14.6 kg |
|
