[제품설명]

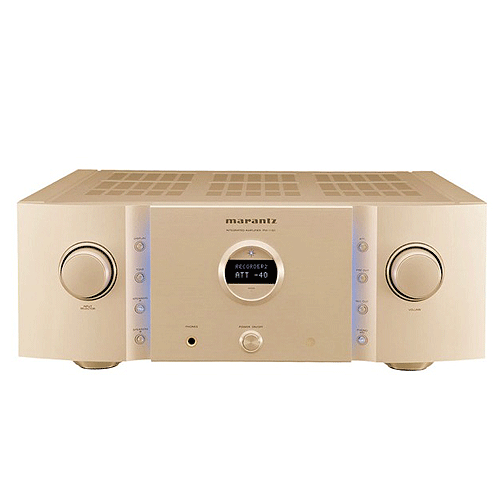

분리형 앰프 SC-7 S1/MA-9 S1의 테크놀로지를 전통적으로 계승하는 하이엔드형 인티
앰프PM-11S1 등장!!
마란츠의 플래그쉽 모델로서 등장한 분리형 앰프 SC-7S1/MA-9S1의 뛰어난 채널 분리력과 순간 전류 공급 능력은 세계 각지에서
호평을 받게 되었습니다. 그로부터 기본이 되는 음장 공간 재현 능력은 B&W의 Signature800로 대표되는 현대적인 스피커까지도
확실히 컨트롤 할 수 있는 우수한 성능을 우리에게 입증시켜 주었습니다. 또한, 마란츠의 연구진들은 「분리형 앰프의 컨셉을 계승한
인티그레티드 앰프의 개발」이라는 새로운 과제에 착수하여, 실로 2년이 넘는 오랜 연구기간을 통해 플래티넘 인티그레이티드 앰프＜PM－11S1>를
탄생시켰습니다.
분리형 앰프에서도 채용한 초크 인풋 전원, 리니어 컨트롤 볼륨, 2 앰프 구성의 파워앰프 모듈등을 포함시켜 분리형 앰프에 육박 하는
채널 분리력과 순간 전류 공급 능력을 실현시켰습니다.「진정한 의미로 Super Audio에 대응」하는 인티그레이티드앰프의 등장이라
할 수 있습니다. 마란츠의 새로운 얼굴이라고도 말할 수 있는 “뉴 프리미엄 디자인”, 이 새로운 마란츠의 제품으로 표현되어지는 음악은
여러분들에게 한층 더 감동을 느끼게 할 것입니다.
[ 제품 설계 컨셉 ]
오래전부터 같은 스펙을 가지고 있는 앰프와 비교하더라도 소리가 다른 이유는 알려져 왔습니다. 마란츠는 그 원인을 「초고역까지의 채널
분리력」과「순간 전류 공급 능력」의 차이라고 생각했습니다. 동시에 그것들은 마란츠가 「진정한 의미로 Super Audio에 대응」하기
위해 무엇이 부족했던가와 추구한 결과와도 일치했습니다. 이러한 2가지 능력을 주요 설계 컨셉으로 개발한 제품이 SC-7 S1와 MA-9
S1입니다. 당사의 플래그쉽 모델인 두 제품은 지금까지 없었던 극도의 자연스러운 음장 공간을 재현해 마란츠의 원음에 대한 사상이
옳은 것이었다는 것을 증명해 주었습니다. 이 개발 컨셉은 PM-11 S1에도 그대로 적용되어 그 진가를 발휘합니다.
초고역까지의 채널 분리력 향상
뛰어난 공간 재현 능력은 채널 분리력이 높지 않으면 실현될 수 없습니다. 그러나 채널 분리력은 단지 좌우 채널간에만 기인하는
것이 아니고, 다른 앰프 스테이지간에도 기인합니다. PM-11 S1에서는 리니어 컨트롤 볼륨이나 HDAM(r) SA2에 의한
신호 라인의 저임피던스화 및 내부 레이아웃 충실화에 의해 고역주파수로의 채널 분리력을 10 dB이상 개선했습니다.
순간 전류 공급 능력의 향상
강력한 자기회로를 가진 최신의 스피커에 대해서는 특히 이 능력이 음질을 크게 좌우합니다. PM-11 S1에서는 전원부/파워 블록부가
철저한 저임피던스화, 70마이크론 나노기술로 미세하고 두텁게 처리된 금도금, 고전류 부분에 OFC 극태배선재를 사용, 고속 파워
트랜지스터 및 쇼트 키 바리어 다이오드의 채용, 신호 경로를 최단으로 한 내부 레이아웃등의 설계에 의해, 순간 전류 공급 능력을
2배 이상 개선했습니다.
[ 뉴 프리미엄 디자인 ]
PM-11 S1의 외형에는 지금까지의 마란츠의 디자인을 한층 더 진화시킨「뉴 프리미엄 디자인」을 채용했습니다. 이 새로운 디자인은
형태나 배치에 있어 얽매이지 않는 「빛에 의한 표현」을 기본 컨셉으로 해, 고급스런 알루미늄 3판 구조의 프런트 패널 및 내부를
확실히 지탱하는 알루미늄 사이드 패널로 구성되어 있습니다.
[ HDAM(R) SA2 ]
SC-7 S1 / MA-9 S1에 탑재한 HDAM(R) SA를 더욱 진화시켜 새롭게 전류 귀환형 고속 전압 증폭모듈 HDAM(R)
SA2를 개발했습니다. HDAM(R) SA2는 전류 귀환 앰프의 전압/전류 변환을 실시하는 키 모듈로, 고속 버퍼 앰프라고 할
수 있습니다. 또한, 고채널 분리력을 목표로 하여 회로 면적을 작게 하는 필요성을 인식해, 컴팩트한 모듈로 바꾸었습니다.PM-11
S1에는 다수의 HDAM(R) SA2를 구사해 구성된 전류 귀환형의 포노앰프, 밸런스 버퍼 앰프, 라인 버퍼 앰프, 볼륨 앰프,
볼티지 앰프, 파워 버퍼 앰프를 탑재하고 있습니다.
[ 전치 증폭기 ]
HDAM(R) SA2 채용 버퍼 앰프
PM-11 S1는 SC-7 S1의 설계 컨셉을 답습해 모든 입력 단자에 전용의 입력 앰프를 탑재하고 있습니다. 밸런스 입력에는
HDAM(R) SA2를 구사한 전류 귀환 방식의 밸런스 버퍼 앰프를 탑재해, 고급의 밸런스 출력을 가지는 기기에 대응합니다.
또한, 모든 라인 입력 단자에 전용의 HDAM(R) SA2를 사용한 라인 버퍼를 탑재해, 각 입력 소스간의 간섭을 방지합니다.
고성능 리니어 컨트롤 볼륨
높은 채널 분리력의 앰프를 실현할 수 있을 것인가? 에 대한 가장 중요한 사항 중 하나는 볼륨이라고 해도 좋을 것입니다. 지금까지
오랜 세월 사용해 온 가변 저항식 볼륨에서 더 이상의 분리력을 실현하는 것은 물리적으로 한계라고 마란츠는 판단했습니다. PM-11
S1에는 SC-7 S1에서 개발한 고성능 리니어 컨트롤 볼륨을 채용해 고음질의 분리력을 실현했습니다. 이 볼륨은 0~-100
dB간을±0.5 dB의 정도로 리니어인 조정이 가능합니다.
전류 귀환형 포노앰프 탑재
MC/MM형 카트리지 대응의 포노 이퀄라이징 앰프에는, 마란츠로서는 최초로 전류 귀환형 회로를 탑재했습니다. 아날로그 팬들에게는
신음소리를 낼만큼 사치스러운 고급 포노 시스템의 완성이라 할 수 있습니다.
[ 파워 앰프 ]
더블 파워앰프 구성
파워 앰프부는 MA-9 S1의 설계 컨셉을 답습해, 볼티지 앰프(전압 증폭 회로) 11dB/파워 버퍼 앰프(전력 증폭 회로)
12.5 dB의 2 앰프 구성으로 했습니다. 이것에 의해 강력한 자기회로를 가진 스피커로부터의 역기 전력이 전압 증폭단에 피드백되는
것을 막아, 선도가 높고 전망이 좋은 음장 공간 재현이 가능하게 되었습니다.
[ 전원 회로 ]
초크 인풋 전원
정류회로로 발생하는 고주파 노이즈나 외부로부터의 고주파 노이즈를 철저하게 배제하기 위해, 초크 코일을 링 코어내에 세팅 한 마란츠오리지날의
하이브리드 트랜스에 파워앰프용 전원과 같은 수준의 대용량 필터 콘덴서(15000Μf×2)를 사용한 초크 인풋형 전원 회로를 탑재했습니다.
초크 인풋형 전원 회로는 미소 신호를 취급하는 입력 앰프부와 전치 증폭기부에 깨끗한 전원을 공급하게 됩니다.
저 임피던스 전원
초크 코일 내장 쉴드 케이스 대형 슈퍼 링 트로이달 트랜스, 저박배율·저인피단스케미콘(18000μF×2), 쇼트 키 바리어 다이오드를
채용해, 약 50 A의 순간 전류 공급 능력을 가지는 파워 버퍼를 지원합니다.
[ F.C.B.S.(플로팅·컨트롤·버스·시스템) ]
SC-7 S1에 탑재된「플로팅·컨트롤·버스·시스템」을 PM-11 S1에 마란츠의 인테그레이티드 앰프프로서는 처음으로 탑재해,
최대 4대(8 채널)까지의 PM-11 S1를 고속 쌍방향 통신에 의해 싱크로 컨트롤 해, 모노럴 활용에서부터 멀티채널 활용까지
다양한 방법으로 능률적으로 대응합니다.
[제품사양]
모델명 : 마란츠(Marantz)
인티그레이티드 앰프
PM-11S1
출력 : 100W(8Ω), 200W(4Ω)
주파수 응답 : 10Hz ~ 50kHz
포노EQ 내장(MM/MC)
왜율 : 0.01%
S/B : -112B(MM : 88dB, MC
: 74dB)
초크입력전원
리니어 컨트롤볼륨(세부조절 볼륨)

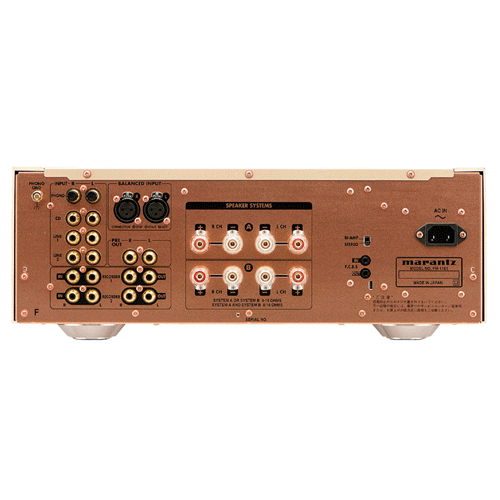

프리아웃 단자 보유
제품 치수(WxHxD)
: 440 x 162 x 464mm
제품 무게 : 26 kg |
|
|
|
