[주요특징]
업
컨버트 기능이 있는 고정밀도 24bit D/A 컨버트 시스템
D-70 에 채용된 자연스럽고 울림이 아름다운 2세대 RDOT(Refined Digital Output
Technology) 알고리즘 (RDOT의 개요) 과 샤프한 하이 샘플링 대응 FIR(Finite Impulse Response)
디지털 필터에 의해 DVD, CD로부터 판독된 디지털 오디오 데이터를 최대 1536kHz(DVD-AUDIO/VIDEO),
1411.2kHz(CD)까지 업 컨버트를 행하고, 업 컨버트된 신호는 다이내믹 특성과 클록 지터에 강한 Advanced
Segmentation 방식의 D/A 컨버터로 입력, 아날로그 신호로 변환합니다. 또
D/A 컨버터는 L/R ± 차동 동작을 시키는 4 DAC 구성으로 하여 보다 정확한 D/A 변환을 가능하게 하고 있습니다.
업
컨버트 기능 |
RDOT
모드 |
|
CD (44.1kHz)
재생시 : 705.6kHz |
|
DVD (48, 96,
192kHz) 재생시 : 768kHz |
FIR
모드 |
|
CD (44.1kHz)
재생시 : 352.8kHz |
|
DVD (48kHz) 재생시
: 384kHz |
|
DVD (96kHz) 재생시
: 768kHz |
|
DVD (192kHz)
재생시 : 1536kHz |
RDOT＋FIR
모드 |
|
CD (44.1kHz)
재생시 : 1411.2kHz |
|
DVD (48, 96,
192kHz) 재생시 : 1536kHz |
| ＊슈퍼
오디오 CD는 DSD 모드로 재생이 됩니다.
＊프론트 패널에 디지털 필터 모드의 전환 스위치와 업 컨버트 주파수 표시 인디케이터가
있습니다. |
슈퍼 오디오 CD 재생시
디스크로부터 판독된 DSD 오디오 신호를, 오디오 PCB 상에서 생성한 고정밀도 마스터 클록으로 리클록
처리를 행하고, 기기 내의 전송 지터를 제거한 후에 아날로그 FIR 필터로 입력, 아날로그 신호로 변환하는 것으로 안정감있는
재생음을 실현합니다.
기기 내에서 클록 전송시의 지터를 저감
고정밀도 VCXO (Voltage Controlled Crystal Oscillator, 전압 제어
수정 발진기)를 사용하여 오디오 PCB 상에서 고정밀도 마스터 클록을 생성, 기기 내의 데이터 전송 지터가 음질에
미치는 영향을 저감시키고 있습니다.
고정밀 오디오 출력
DA 컨버터 IC로부터의 전류 출력을, 초고 슬루레이트(slew rate) OP 앰프를 사용한 전류/전압
변환으로 고정밀 오디오 출력을 얻고 있습니다.
Analog Devices사제의 OP-Amp
오디오 차동 신호의 합성과 액티브 로우 패스 필터에는 음질에 우수한 아날로그 디바이스사제의 OP-Amp를
사용하고 있습니다.
글라스 에폭시 4층 기판
글라스 에폭시 4층 기판을 사용하여 그라운드 및 전원을 각각 층별로 분리시킴으로써 그라운드, 전원의
저 임피던스화에 의해 안정된 회로 동작과 음질을 실현하고 있습니다.
강력한 전원 회로로 지지되는 오디오, 비디오 회로
DV－50s는 사운드, 영상 모두 고차원의 퍼포먼스를 실현하기 위해 전원 회로에도 ESOTERIC의
CD 플레이어 개발에서 축적된 많은 노하우가 투입되어 있습니다. 일반적으로 AV 기기에는 스위칭 전원이 쓰이지만,
DV-50s에서는 전용의 cut-core 트랜스포머를 채용하여 스위칭 노이즈에 의한 나쁜 영향을 배제하고 있을 뿐만
아니라, 전원 회로의 정류 소자에 Schottky barrier 다이오드를 이용하여 소자가 발생하는 노이즈도 억제하여
음장의 재현성을 대폭적으로 개선하고 있습니다.
슈퍼 오디오 CD에도 대응하는 6 채널 아날로그 출력을
장비
DV-50s는 CD, DVD-AUDIO/VIDEO 외에 슈퍼 오디오 CD를 재생할 수 있습니다. 이
밖에 6 채널 아날로그 출력은 DVD-VIDEO의 돌비디지털이나 DTS 음성을 디코드한 신호를 출력할 수 있습니다.
또 6 채널 멀티 소프트를 재생할 경우, 프론트 L, R 채널을 고품위 2ch 단자 (RCA, XLR)로부터 취하고
나머지 4ch을 6ch 단자측에서 취하면 한 층 고음질화를 꾀할 수 있습니다.
고음질 부품을 각 부분에 사용
메커니즘 강도나 섀시의 성능을 충분히 인출하기 위해 음질면에서 정평이 나있는 고음질 부품을 철저한
시청 테스트로 엄선하여 사용했습니다.
비디오 OFF 기능
DVD-AUDIO, 슈퍼 오디오 CD, CD등의 재생시에 비디오 회로의 작동을 중지시킴으로서 비디오
신호가 음질에 간섭을 일으키는 것을 방지하는 비디오 OFF 기능을 탑재했습니다.

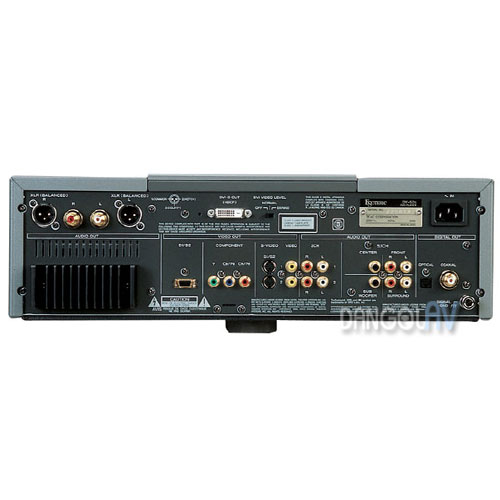

RCA외에 XLR 출력 단자를 장비
퓨어 오디오용 앰프와 AV 앰프를 별개로 사용하려는 분을 위해 고품위 2ch 단자에는 RCA 외에 XLR 단자를 설치했습니다.
디지털 출력 단자 : 광×1, 동축×1
고품위 부품을 사용한 비디오
회로
대화면에서도 고정밀 영상을 실현하는 프로그레시브 스캔 회로 탑재
프로그레시브 입력 대응의 TV나 프로젝터와 접속하여 DVD의 퀄리티를 최대한으로 인출합니다. 필름
소재와 비디오 소재에 따라 2-3 풀 다운 방식 퓨어 시네마 프로그레시브 스캔 처리와 3차원 동작 보완 처리(3D
Motion Adaptive Processing) 중의 한 방식으로 처리합니다. 플리커링이 없는 매끈한 고정밀 영상은
심도, 음영, 질감을 리얼하게 재현합니다.
Analog Devices사제
14bit/216MHz 최신 VIDEO-DAC ADV7314를 채용
인터레이스 방식에서 16배, 프로그레시브 방식에서 8배의 오버 샘플링을 행하여 최고 품질의 D/A
변환을 실현합니다. 노이즈 성분을 불필요 대역으로 이동시켜서 고 S/N을 달성하는 NSV 처리와 더불어 고정밀 영상을
그려냅니다.
수평 해상도 540본을
실현하는 슈퍼 서브 엘리어스 필터(아날로그 디바이스사제) 채용
필요 영상 대역에서는 평탄한 광대역 특성을 실현하고, 불필요 대역에서는 노이즈를 충분히 제거하는 가파른
차단 특성에 의해 고해상도의 영상을 재생합니다.
DVI-D 출력에 대응
영상 신호의 디지털 출력으로서 디지털 컨텐츠용 복사 방지 신호 (HDCP) 대응의 DVI-D 단자
(주 1, 주 2)를 탑재했습니다. DVI 입력단자를 장비한 프로젝터 등과 사용할 때, AD/DA 변환을 반복하지
않기 때문에 화질 열화가 없는 풀 디지털 전송을 실현하여 고품위 영상을 즐기실 수 있습니다.
군 지연 특성을 중시한
LPF를 탑재
소스로부터 인출된 정보량을 손상시키지 않고 증폭하기 위해, 영상 회로는 군 지연 특성을 특히 중시한
저역 필터(low pass filter)와 고속의 비디오 앰프를 채용하여 디테일한 표현력을 확보했습니다.
글라스 에폭시 4층 기판에
의한 그라운드 레벨의 안정화
글라스 에폭시 4층 기판은 2층을 신호계에, 다른 2 층은 전원과 그라운드 전용으로 할당되기 때문에
안정된 그라운드 전위와 각 회로에의 고주파 임피던스가 낮은 전원 공급을 실현합니다. 또 각 회로 블록 간의 간섭을
막기 때문에 전원 회로가 철저히 분리되고 영상 신호사이의 간섭을 줄이는데에도 효과가 있습니다．
대용량 케미컬 캐파시터와
고성능 캐파시터 채용 (OS-CON™, POSCAP™ 캐파시터)
대용량의 케미컬 콘덴서와 고속 캐파시터를 병용함으로써 정밀하고 미세한 디테일 표현이 요구되는 영상으로부터
펄스적인 영상까지, 어떤 소스에 대해서도 안정되게 에너지를 공급할 수 있는 전원 환경을 실현했습니다. 고속 캐파시터로서는
OS-CON™과 칩 탄탈륨(tantalum) 캐파시터를 능가하는 특성을 갖는 POSCAP™ 캐파시터를 사용하고 있습니다.
(주 1)
HDCP (High-Band Width Digital Content Protection) 대응의 DVI 출력 단자로부터의
디지털 출력 신호는 DVDCCA (DVD Copy Control Association) 로부터 정식으로 인가되었습니다.
(주 2)
HDCP 대응의 DVI 출력 단자로부터의 출력 신호는 컨텐츠 보호를 위해 HDCP 방식으로 암호화되어 있으므로, HDCP
비대응의 기기에서는 출력할 수 없습니다. DVI 출력을 표시시키려면 HDCP 대응 기기를 사용하셔야 됩니다.
메카니즘 하우징은 4 mm + 8 mm
두께의 대구경 스태빌라이저에 의해 고강성,무공진 구조를 이루고 있습니다.
또한 강철제 중량급 메카니즘 어셈블리는 2개의 브라켓으로 견고하게 고정한, 철저한 무공진 사상으로 구성되어 있습니다.
디스크 고속 회전부를 떠받칠 수 있는 메카니즘의 강도는 안정된 데이터의 판독을 좌우하며 음질과 화질에 큰 영향을 줍니다.
하부 플레이트는 5 mm,
상부 커버는 6 mm 두께의 강철제. 무게 21.2kg 풀 보디 콘스트럭션.
음질과 화질 모두 전대역에 걸쳐 자연스러운 배음과 질감, 분해능을 얻을 수 있는 소재와 섀시 구조를
채용하고 있습니다.
신개발 담금질강 핀 포인트
풋. (3점 지지)
음의 분해능과 음상 정위에 불가결한 핀 포인트 풋은 이상적인 기계적 접지를 실현합니다. 또한 핀과 받침대가 본체 하부와
일체로 되어 있기 때문에 설치시 번거로움이 없습니다.
신세대 기기를 연출하는
프론트 패널과 디스크를 보호하는 디스크 트레이
DV-50은 지금까지의 ESOTERIC 시리즈와 달리 프론트 패널을 기품이 있는 신개발 무정형 텍스쳐(Amorphous
texture) 가공을 하여 신세대 기기로서의 신선미를 표현했습니다. 또 디스크 트레이는 우레탄계 피막 도장을 하여
디스크를 보호함과 동시에 트레이 동작을 원활하게 합니다. 리모트 콘트롤도 손에 익숙해지기 쉬운 알루미늄과 가죽으로
되어 있어서 매우 고급스럽습니다.
형식 : DVD 비디오, DVD 오디오, 슈퍼 오디오 CD, CD, CD-R, CD-RW, 비디오 CD, DVD-RW,
MP3 파일
영상 출력
DVI 영상 출력(1 계통) : -출력 단자：DVI-D단자 (HDCP 대응)
S1/S2영상 출력(2 계통) : -Y출력 레벨： 1 Vp-p(75Ω) , -C출력 레벨： 286 mVp-p(75Ω)
출력 단자： S단자
영상 출력(2 계통) : -출력 레벨： 1 Vp-p(75Ω) , -출력 단자： RCA 단자
컴퍼넌트 영상 출력(Y, CB/PB, CR/PR)
Y출력 레벨 1 Vp-p(75Ω)
CB/PB, CR/PR출력 레벨： 0.7 Vp-p(75Ω)
출력 단자： RCA 단자 : D1/D2단자(Y, CB/PB,
CR/PR)
Y출력 레벨： 1 Vp-p(75Ω)
CB/PB, CR/PR출력 레벨 ： 0.7 Vp-p(75Ω)
출력 단자： D단자
음성 출력 : 아날로그 음성 출력 단자(2 채널, RCA2 계통) 및5.1 채널 음성 출력 단자(5.1 채널, RCA1
계통)
음성 출력 레벨： 220 mVrms(1 kHz, -20 dB)
다이나믹 레인지： 108 dB
전체 높이 조파왜율： 0.001%
주파수 특성： 5 Hz~80 kHz(-3 dB)/DVD 오디오·192 kHz
2 ch고품위 아날로그 음성 출력 단자·출력 특성(FIR 모드시)
음성 출력 레벨：RCA:220mVrms/47kΩ(-20 dB), XLR:220mVrms/600Ω(-20 dB)
다이나믹 레인지： 108 dB
전체 높이 조파왜율： 0.001%
주파수 특성： 5 Hz~80 kHz(-3 dB)/DVD 오디오·192 kHz
디지털 출력 : -디지털 출력： 광디지털 단자×1, -동축 디지털 출력： RCA 단자×1
일반 : -소비 전력： 28W , -외형 치수(W x H x D)：
442 mmx157mmx354mm ,질량： 21.2 kg
|
