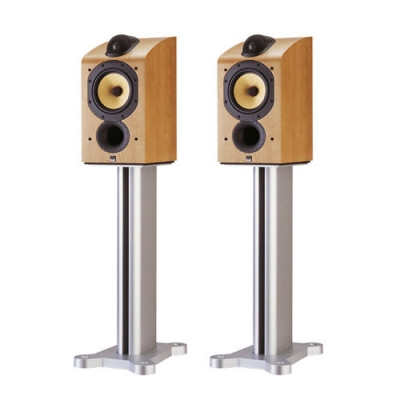

B&W [705] - 메인 스피커
[제품설명]
밸런스드 드라이브 (Balanced Drive)
2002년 B&W의 연구개발시설에 Klippel Distortion Analyzer가 도입되어 레이저 빔을 이용하여 입력에 대한 콘의 변위를 측정하였습니다.
이 시스템에 의해 왜곡을 발생시키는 여러 가지 요인을 분석하고 그 보정법의 시뮬레이션이 가능해졌습니다.
콘을 구동하는 힘은 보이스코일을 흐르는 전류에 비례합니다. 보이스코일의 임피던스는 직류 저항과 임피던스로 구성됩니다. B&W는 이 중 임피던스가 보이스코일의 변위에 따라 변화하는 것에 착안하였습니다.
Short Ring을 갖지 않는 일반적인 자기회로에서는 보이스코일이 제자리로 돌아가면 폴피스가 철심이되어 임피던스가 상승하고, 역으로 앞으로 나가면 공심 코일처럼 임피던스가 감소합니다. 결국 돌아갈 때의 전류량은 감소하고 앞으로 나갈 때의 전류량은 증가합니다. 이처럼 스트로크 시 마다 비대칭 비직선의 왜곡이 발생되게 됩니다.
그렇다면 구리로 코팅한 Short Ring을 장착한 자기회로에서는 어떻게 변화할 까요?
Short Ring이 효과를 발휘하여 보이스코일의 임피던스를 대폭적으로 감소시킵니다. 그러나 보이스코일이 돌아갈 때에 Short Ring의 효과가 커지고 앞으로 나올 때에는 효과가 감소합니다. 결국 보이스코일 임피던스의 절대값은 현저하게 작아지기는 하지만 변화 방법이 역전되어 변화량은 무시할 수 있는 수준이 됩니다.
B&W 에서는 시뮬레이션을 통해 구리로 코팅한 Short Ring과 평형이 되는 형상의 알루미늄 디스크를 폴피스 정상에 장착함으로써 스트로크에 대해 완전히 대칭한 구동력을 얻는다는 것을 증명하고 700 시리즈의 드라이버 유닛에 응용하였습니다. 그결과 왜곡이 매우 낮은 저음이 얻어졌습니다. 특히 대역이 넓은 2웨이 시스템의 미드 우퍼에서는 최저역과 중음역이 중첩한 경우에, 중음역의 변조가 대폭적으로 개선된 것을 의미합니다. 실제로 디테일 재현성이 비약적으로 향상되었습니다.
 밸런스드 드라이브 (Balanced Drive) |
|
| 자기회로의 센터 폴을 구리로 코팅하여 보이스코일 임피던스를 감소시켰습니다. 또 보이스코일을 경량 저 임피던스의 CCAW(구리피복 알루미늄 선) 리본 선을 한 층 감고 보빈 정상을 구부린 돔으로, 고역 공진주파수를 가청대역 밖으로 보내서 주파수 응답을50kHz(-6dB) 까지 확대, SACD나 DVD-AUDIO에 대응합니다 |
|
새로운 FST 미드레인지 드라이버
|
|
| 우븐(Woven, 직조) 케블라 콘, 쇼트 보이스코일, 발포 폴리머 링에 의한 Fixed Suspension은 종래와 동일하며, 700 시리즈용으로 Front Mount가 가능한 새로운 프레임으로 만들고 지향성을 개선하는 Phasing Plug는 Signature 시리즈와 동일하게 알루미늄을 사용했습니다. |
 |
| 케블라 콘 미드 우퍼
|
|
B&W의 트레이드 마크라고도 말할 수 있는 Woven Kevlar Cone Woofer 가 더욱 진화하였습니다. 자기회로에 구리 코팅을 하여 중음역에서 비직선성 전류 왜곡을 억제하였으며 새로운 연구개발 성과인 alanced Drive를 채용하였습니다. 중음역의 왜곡을 극한까지 감소시켜 디테일 재현성을 향상시키고 음량에 의한 착색을 감소시켰습니다.
Balanced Drive 를 위해 Phasing Plug 대신에 포탄형 Dust Cap을 장착하였습니다. |
 |
크로스오버 네트워크
|
|
| 사용부품은 철저한 시청에 의해 결정하였습니다. 모든 초크 코일은 왜곡이 낮은 공심 코일을 사용하고 또, 저손실 폴리프로필렌 필름 콘덴서를 사용하여 앰프와 스피커간의 신호열화를 한 층 배제하도록 설계하였습니다. |
 |
| 인클로져 |
|
| 곡면 적층합판에 의한 상판과 전면 배플판을 일체화, 경사진 상판과 평행하지 않은 측판이 정재파의 발생을 억제하여 왜곡을 감소시킵니다. 유닛의 리니어 페이스 배치를 가능하게 함과 동시에 트위터를 노출시킴으로써 배플면에서의 반사를 줄였습니다. |
 |
| 플로우 포트 (Flowport) |
|
베이스 리플렉스 포트는 B&W 독자의 플로우 포트를 채용하였습니다.
덕트의 앞뒤로 수 많은 미세한 딤플이 패인 나팔 구조(골프 볼 테크놀러지) 로서 일반적인 원통형 덕트에 비해 비약적으로 공기저항을 작게하여 에어 노이즈를 저감시켰습니다.
|
 |
| 스파이크 |
|
| 콘 부분이 길어서 설치하기 용이한 스파이크와 마루를 손상시키지 않는 소프트 헤드가 부속되어 있기 때문에 설치시의 편리하게 선택하여 사용할 수 있습니다. |
 |
[제품사양]
- 형식 : 2 웨이 2 스피커 베이스 리플렉스 시스템
- 165mm(6.5인치) 밸런스 드라이브 케블라 콘 우퍼,25mm 메탈 돔 트위터
- 재생주파수대역 : 43Hz - 50kHz (-6dB)
- 주파수 응답 : 46Hz - 25kHz (3dB)
- 감도 : 89dB (2.83V/1m)
- 임피던스 : 8Ω (최소 4.6Ω)
- 크로스오버 주파수 : 3.7kHz
- 권장 앰프 출력 : 50W - 120W
- 치수 : W222 x H420 x D290(mm)
- 중량 : 9.5kg
- 마감 : Rosenut
|
